상세 정보 |
|||
| 출력 유형: | 트랜지스터 드라이버 | 기능: | 승압, 승압/강압 |
|---|---|---|---|
| 출력 구성: | 긍정적으로 | 토폴로지: | 상승, 플라이백, 세픽 |
| 출력의 수: | 1 | 출력 단계: | 1 |
| 전압 - 공급 (Vcc/Vdd): | 2.97V ~ 48V | 주파수 - 스위칭: | 100kHz ~ 1MHz |
| 듀티 싸이클 (맥스): | 85% | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

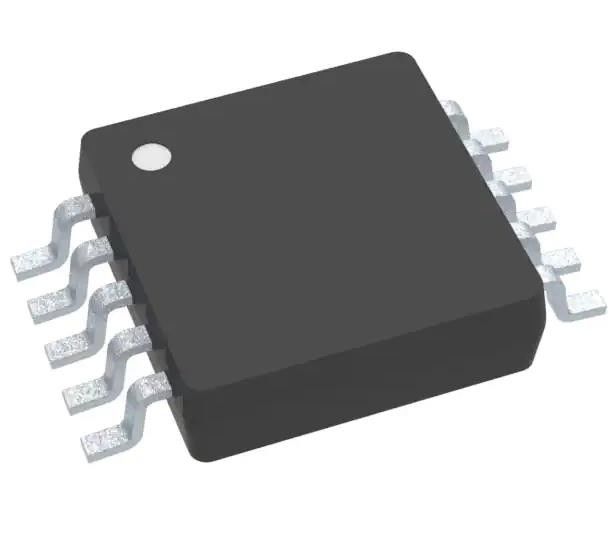

LM3481MMX / NOPB SEPIC 조절기 양성 출력 제어기 IC 10-VSSOP
스펙 LM3481MMX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 단계, 단계/ 단계 아래로 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 부스트, 플라이백, SEPIC |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 2.97V ~ 48V |
| 주파수 - 전환 | 100kHz ~ 1MHz |
| 작업 주기 (최대) | 85% |
| 동시 수정기 | 아니 |
| 클럭 동기화 | 그래요 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 주파수 제어, 램프, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-TFSOP, 10-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 10-VSSOP |
| 기본 제품 번호 | LM3481 |
LM3481MMX/NOPB의 특징
• LM3481QMM는 AEC-Q100 1등급 자격을 갖춘 자동차용 제품입니다. (운동점 온도 40°C ~ +125°C)
• 10개 리드 VSSOP 패키지
• 1A 피크 전류 용량을 가진 내부 푸시 풀 드라이버
• 전류 제한 및 열 차단
• 콘덴시터 와 저항 을 이용 하여 최적화 된 주파수 보상
• 내부 소프트 스타트
• 현재 모드 동작
• 히스테레시스 로켓
• 가벼운 부하 에서 펄스 점프
• 주요 사양
2.97V에서 48V의 넓은 공급 전압 범위
100kHz ~ 1MHz 조절 및 동기화 가능한 시계 주파수
±1.5% (온도 이상) 내부 참조
10μA 켜기 전류 (온도 이상)
• WEBENCH 파워 디자이너와 함께 LM3481을 사용하여 사용자 정의 디자인을 생성
설명LM3481MMX/NOPB
• 자동차용 시작-정지 애플리케이션
• 자동차 ADAS 운전자 정보
• 한 셀/두 셀 리?? 이온 배터리 가동 휴대용 블루투스 오디오 시스템
• 노트북, PDA, 디지털 카메라, 그리고 다른 휴대용 애플리케이션
• 오프라인 전원 공급
• 세트 톱 박스
• 오디오 증폭기 들 을 강화 시키기
환경 및 수출 분류LM3481MMX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
