상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 16V | 전압 - 출력 (분 / 고정): | 3V |
| 전압 절감 (최대): | 0.22V @ 50mA | 전류 - 출력: | 50mA |
| 전류 - 조용 (Iq): | 95 uA | 전류 - 공급 (최대): | 1.2 마 |
제품 설명

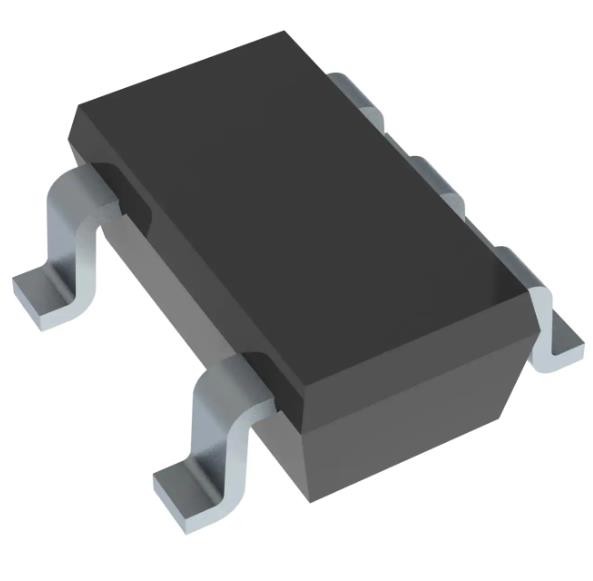

LP2980AIM5-3.0/NOPB 선형 전압 조절기 IC 긍정 고정 1 출력 50mA
스펙 LP2980AIM5-3.0/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 16V |
| 전압 - 출력 (분 / 고정) | 3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.22V @ 50mA |
| 전류 - 출력 | 50mA |
| 전류 - 조용 (Iq) | 95μA |
| 전류 - 공급 (최대) | 1.2mA |
| PSRR | 63dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 과전류, 과온, 단회로 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | LP2980 |
LP2980AIM5-3.0/NOPB의 특징
• 2.1V ~ 16V 입력 전압 범위
• 5V, 4.7V, 3.3-V, 3-V 및 2.5-V 출력 버전
• 초저출력 전압
• 출력 전압 정확도 0.5% (A 등급)
• 보장된 50mA 출력 전류
• 1μF 외전역만 필요로 합니다.
• 켜면 < 1-μA 평온 전류
• 모든 부하 전류에서 낮은 지상 핀 전류
• 높은 최고 전류 용량 (150 mA 전형적)
• 넓은 공급 전압 범위 (최대 16V)
• 라인 및 부하에 대한 빠른 동적 반응
• 넓은 주파수 범위 에서 낮은 ZOUT
• 과열 및 과류 보호
-40°C ~ 125°C 분기 온도 범위
설명LP2980AIM5-3.0/NOPB
• 휴대전화
• 손바닥 컴퓨터/랩톱 컴퓨터
• 개인 디지털 어시스턴트 (PDA)
• 캠코더, 개인 스테레오, 카메라
환경 및 수출 분류LP2980AIM5-3.0/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
