상세 정보 |
|||
| 토폴로지: | 달러 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 입력 (민): | 3.6V |
| 전압 - 입력 (최대): | 36V | 전압 - 출력 (분 / 고정): | 0.79V |
| 전압 - 출력 (최대): | 30V | 전류 - 출력: | 3.5A |
| 주파수 - 스위칭: | 230kHz ~ 2.45MHz | ||
제품 설명

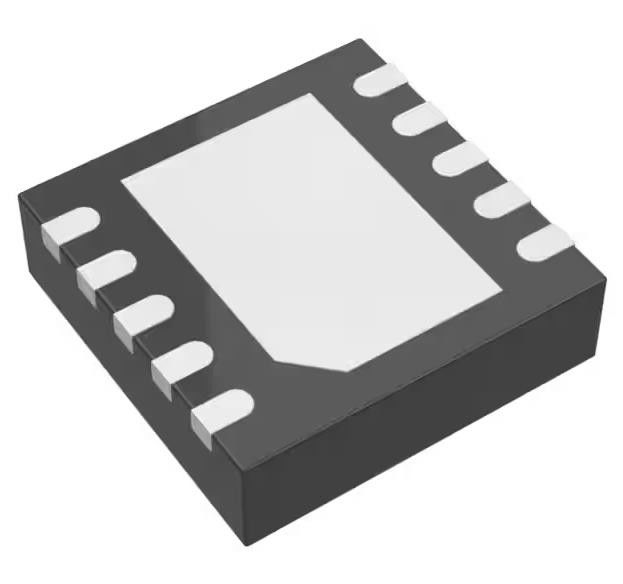

LT3680IDD#TRPBF 벅 스위치 조절기 IC 긍정 조절 0.79V 1 출력 3.5A
스펙 LT3680IDD#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3.6V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 0.79V |
| 전압 - 출력 (최대) | 30V |
| 전류 - 출력 | 3.5A |
| 주파수 - 전환 | 230kHz ~ 2.45MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-DFN (3x3) |
| 기본 제품 번호 | LT3680 |
LT3680IDD#TRPBF의 특징
■ 넓은 입력 전압 범위: 3.6V ~ 36V
■ 3.5A 최대 출력 전류
■ 낮은 리플 (<15mVP-P) 퍼스트 모드® 동작: IQ = 75μA 12VIN에서 3.3VOUT
■ 조절 가능한 스위치 주파수: 200kHz에서 2.4MHz
■ 낮은 종료 전류: IQ < 0.5μA
■ 통합 된 부스트 다이오드
■ 250kHz에서 2MHz 사이 동기화 가능
■ 힘 좋은 깃발
■ 포화 스위치 설계: 95m
■ 0.790V 피드백 참조 전압
■ 출력 전압: 0.79V ~ 30V
■ 열 보호
■ 부드러운 시작 능력
■ 소형 10 핀 열 강화 MSOP 및 (3mm × 3mm) DFN 패키지
설명LT3680IDD#TRPBF
■ 자동차 배터리 규제
■ 휴대용 제품용 전력
■ 분산 공급 규제
■ 산업용품
■ 벽 변압기 규정
환경 및 수출 분류LT3680IDD#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
