상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (최대): | 17V |
| 전압 - 출력 (분 / 고정): | 0.6V | 전압 - 출력 (최대): | 7V |
| 전류 - 출력: | 5A | 주파수 - 스위칭: | 500kHz |
| 하이 라이트: | TPS565201DDCR 스위치 조절기 IC,정비 가능한 스위치 조절기 IC,5A 스위치 조절기 IC |
||
제품 설명

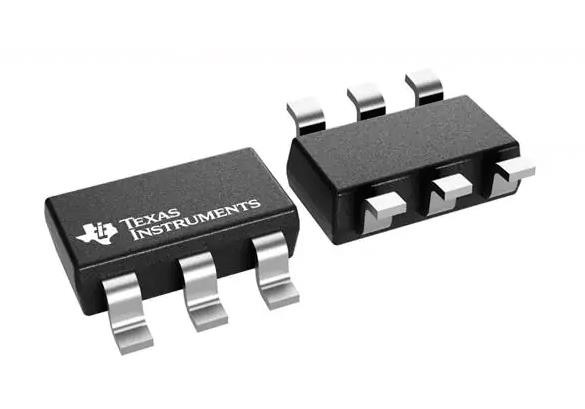

TPS565201DDCR 벅 스위치 조절기 IC 긍정 조절 0.6V 1 출력 5A
스펙 TPS565201DDCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | D-CAP2TM, 에코 모드TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 17V |
| 전압 - 출력 (분 / 고정) | 0.6V |
| 전압 - 출력 (최대) | 7V |
| 전류 - 출력 | 5A |
| 주파수 - 전환 | 500kHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOT-23-6 얇은, TSOT-23-6 |
| 공급자의 장치 패키지 | SOT-23-THIN |
| 기본 제품 번호 | TPS565201 |
특징TPS565201DDCR
• 5-A 최대 출력 전류
• 통합된 31mΩ 및 16mΩ FET
D-CAP2TM 모드 제어, 빠른 일시 반응
입력 전압 범위: 4.5V ~ 17V
출력 전압 범위: 0.76V ~ 7V
• 펄스 건너뛰기 에코 모드TM로 가벼운 부하에서 높은 효율성
• 500kHz 스위치 주파수
■ ≤1 μA 정전류
• 1% 피드백 전압 정확성
• 미리 편향된 출력 전압에서 시작
• 주기별로 전류 한계
• 위기 상태 과류 보호
• 랩 없는 UVP, UVLO 및 TSD 보호
의 적용TPS565201DDCR
• 디지털 TV 전원 공급
• 고화질 블루레이 디스크 플레이어
• 네트워크 홈 터미널
• 디지털 셋톱 박스 (STB)
• 감시
환경 및 수출 분류TPS565201DDCR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
