상세 정보 |
|||
| 번역기 타입: | 전압 레벨 | 채널형: | 양방향성입니다 |
|---|---|---|---|
| 회로 수: | 1 | 회로 당 채널: | 2 |
| 전압 - VCCA: | 1.2 Ｖ ~ 3.6 Ｖ | 전압 - VCCB: | 1.2 Ｖ ~ 3.6 Ｖ |
| 출력 유형: | 3상태, 반전되지 않음 | 자료 비율: | 500Mbps |
| 하이 라이트: | 500Mbps SN74AVC2T45YZPR 전압 레벨 변환기,1 회로 SN74AVC2T45YZPR 전압 레벨 변환기,양방향 SN74AVC2T45YZPR 전압 레벨 변환기 |
||
제품 설명

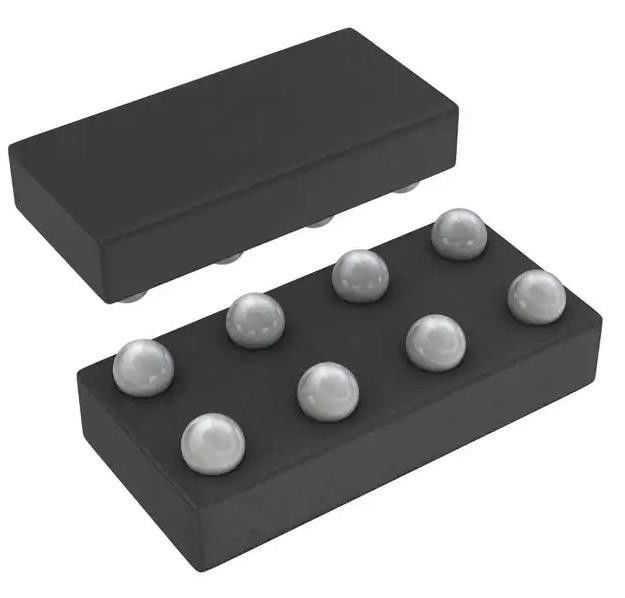

SN74AVC2T45YZPR 전압 레벨 변환기 양방향 1 회로 2 채널 500Mbps
스펙 SN74AVC2T45YZPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 번역가 들, 레벨 변경자 들 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74AVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 번역기 유형 | 전압 수준 |
| 채널 유형 | 양방향 |
| 회로 수 | 1 |
| 회로당 채널 | 2 |
| 전압 - VCCA | 1.2V ~ 3.6V |
| 전압 - VCCB | 1.2V ~ 3.6V |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력 유형 | 3개 주, 반전되지 않음 |
| 데이터 비율 | 500Mbps |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 특징 | - |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-XFBGA, DSBGA |
| 공급자의 장치 패키지 | 8-DSBGA (1.9x0.9) |
| 기본 제품 번호 | 74AVC2T45 |
특징SN74AVC2T45YZPR
• 텍사스 인스트루먼트 나노 프리TM 패키지에 제공됩니다.
• VCC 격리 특징: VCC 입력 중 하나가 GND에 있다면, 두 포트 모두 고 임피던스 상태입니다.
• 이중 공급 철도 설계
• I/O 는 4.6-V 과 전압 을 견딜 수 있다
• 이오프는 부분 전원 다운 모드 동작을 지원합니다
• 최대 데이터 속도
500 Mbps (1.8V ~ 3.3V)
320 Mbps (<1.8V ~ 3.3V)
320 Mbps (2.5 V 또는 1.8 V로 레벨 전환)
280 Mbps (1.5 V로 레벨 전환)
240 Mbps (수준 전환 1.2 V)
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
의 적용SN74AVC2T45YZPR
• 스마트 폰
• 서버
• 데스크톱 컴퓨터 와 노트북 컴퓨터
• 다른 휴대용 장치
이 제품에 대한 자세한 내용을 알고 싶습니다
