상세 정보 |
|||
| 출력 유형: | 조정할 수 있습니다 (고정된) | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 1.8V | 전압 - 입력 (최대): | 5.5V |
| 전압 - 출력 (분 / 고정): | 0.8V (1.2V) | 전압 - 출력 (최대): | 1.55V |
| 전류 - 출력: | 600mA | 주파수 - 스위칭: | 1.5MHz |
| 하이 라이트: | 포지티브 스위치 컨트롤러 IC,조정할 수 있는 교환 조절기 IC,TPS62807YKAR 스위치 조절기 IC |
||
제품 설명
TPS62807YKAR 스위치 조절기 IC 긍정 조절 0.8V (1.2V) 1 출력 600mA
스펙 TPS62807YKAR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 (결정) |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 1.8V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 0.8V (1.2V) |
| 전압 - 출력 (최대) | 1.55V |
| 전류 - 출력 | 600mA |
| 주파수 - 전환 | 1.5MHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

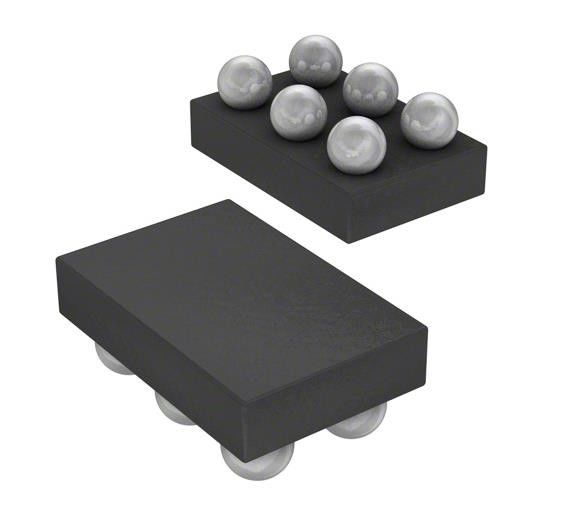

| 패키지 / 케이스 | 6-XFBGA, DSBGA |
| 공급자의 장치 패키지 | 6-DSBGA (1.05x0.70) |
| 기본 제품 번호 | TPS62807 |
특징TPS62807YKAR
1.75V ~ 5.5V 입력 전압 범위
• 2.3-μA 가동 잠잠 전류
• 최대 4MHz 스위치 주파수
0.6A 또는 1A 출력 전류
• 1% 출력 전압 정확성
• 선택 가능한 전력 절약 및 강제 PWM 모드
• 유연한 VOUT 설정을 위한 R2D 변환기
• 16개의 선택 가능한 출력 전압과 한 개의 고정 출력 전압
TPS62800 (4MHz): 0.4V ~ 0.775V
TPS62801 (4 MHz): 0.8V ~ 1.55V
TPS62802 (4MHz): 1.8V ~ 3.3V
TPS62806 (1.5MHz): 0.4V ~ 0.775V
TPS62807 (1.5MHz): 0.8V ~ 1.55V
TPS62808 (1.5MHz): 1.8V ~ 3.3V
• 스마트 활성화 핀
• 0201 컴포넌트를 지원하기 위해 최적화 된 핀아웃
• DCS-Control 토폴로지
• 출력 방출
• 100% 근무 주기 작동
• 작은 6 핀, 0.35mm pitch WCSP 패키지
• < 0. 6mm 용액 높이를 지원합니다
5mm2 용액 크기를 지원합니다.
• 다음을 사용하여 사용자 정의 디자인을 생성합니다.
TPS62800 WEBENCH® 전력 설계자
TPS62801 WEBENCH® 전력 설계자
TPS62802 WEBENCH® 전력 설계자
TPS62806 WEBENCH® 전력 설계자
TPS62807 WEBENCH® 전력 설계자
TPS62808 WEBENCH® 전력 설계자
