상세 정보 |
|||
| 출력 유형: | 조정 가능 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 0.8 Ｖ |
| 전압 - 출력 (최대): | 3.6V | 전압 절감 (최대): | 1.5A에 있는 0.16V |
| 전류 - 출력: | 1.5A | PSRR: | 50dB ~ 30dB (1kHz ~ 300kHz) |
| 하이 라이트: | TPS74801DRCR 선형 전압 조절기 IC,1 출력 전압 조절기 IC,1.5A 전압 조절기 IC |
||
제품 설명
SN74AVC2T45YZPR 전압 레벨 변환기 양방향 1 회로 2 채널 500Mbps
스펙 TPS74801DRCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 3.6V |
| 전압 절감 (최대) | 0.16V @ 1.5A |
| 전류 - 출력 | 1.5A |
| PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) |
| 제어 기능 | 활성화, 좋은 전력, 부드러운 시작 |
| 보호 기능 | 전류 이상, 온도 이상, 단회로, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |

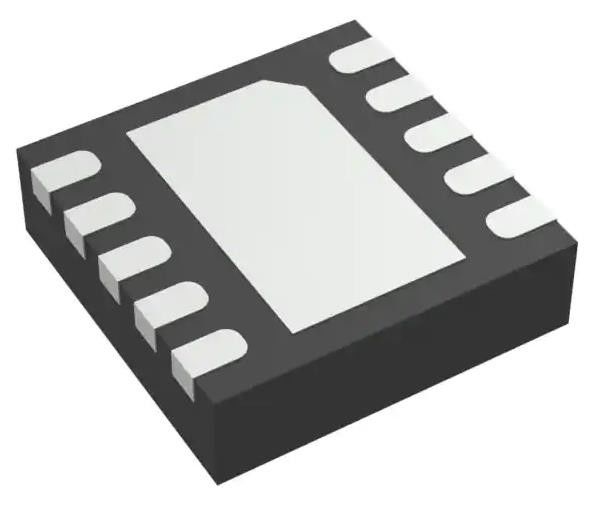

| 패키지 / 케이스 | 10-VFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-VSON (3x3) |
| 기본 제품 번호 | TPS74801 |
특징TPS74801DRCR
• VOUT 범위: 0.8V ~ 3.6V
• 초저 VIN 범위: 0.8V ~ 5.5V
• VBIAS 범위 2.7V ~ 5.5V
• 낮은 탈락: 1.5 A에서 전형적인 60 mV, VBIAS = 5 V
• 전력품 (PG) 출력은 공급량 모니터링을 허용하거나 다른 공급량에 대한 염기서열 신호를 제공합니다.
• 선, 부하 및 온도에서 2%의 정확성
• 프로그램 가능한 소프트 스타트는 선형 전압 시작을 제공합니다
• VBIAS는 좋은 일시적 반응으로 낮은 VIN 작동을 허용합니다.
• 2.2 μF 이상의 출력 콘덴시터와 안정적입니다.
• 작은 3mm × 3mm × 1mm VSON-10 및 5mm × 5mm VQFN-20 패키지로 제공됩니다.
