상세 정보 |
|||
| 주파수: | 1.575GHz | P1dB: | 4.5dBm |
|---|---|---|---|
| 게인: | 12.2dB | 소음 지수: | 0.82dB |
| 알에프 타입: | Gps | 전압 - 공급: | 1V ~ 3.6V |
| 경향 - 공급: | 9.8mA | 시험 빈도: | 1.575GHz |
제품 설명

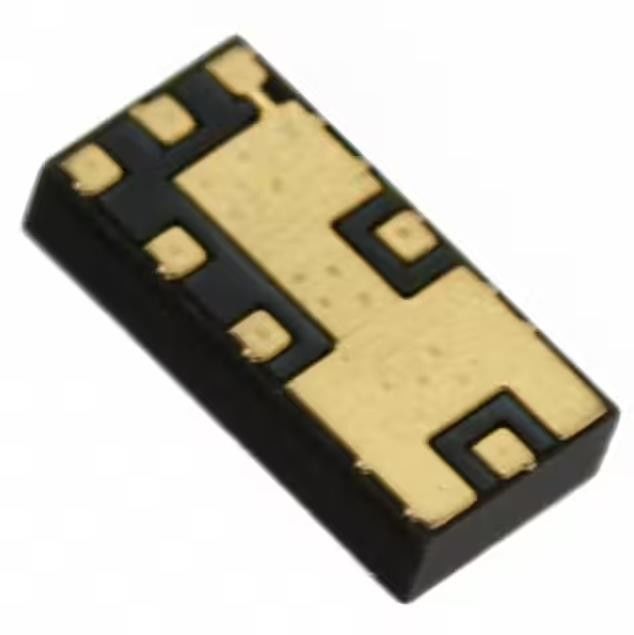

ALM-1412-TR1G 무선 RF 모듈 AMP GPS 1.575GHZ 12MCOB 9.8mA
RF 증폭기 IC GPS 1.575GHz 12-MCOB(3.3x2.1)
명세서ALM-1412-TR1G의
|
유형
|
설명
|
|---|---|
|
범주
|
RF 및 무선
RF 증폭기
|
|
제조업체
|
브로드컴 리미티드
|
|
시리즈
|
-
|
|
제품 상태
|
구식
|
|
빈도
|
1.575GHz
|
|
P1dB
|
4.5dBm
|
|
얻다
|
12.2dB
|
|
노이즈 피겨
|
0.82dB
|
|
RF 유형
|
GPS
|
|
전압 - 공급
|
1V ~ 3.6V
|
|
전류 - 공급
|
9.8mA
|
|
테스트 빈도
|
1.575GHz
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
12-SMD 모듈, 무연
|
|
공급자 장치 패키지
|
12-MCOB(3.3x2.1)
|
|
기본 제품 번호
|
ALM-1412
|
ALM-1412-TR1G의 특징
• 매우 낮은 노이즈 수치: 0.82dB 일반
• 하이 게인: 13.5dB 일반
• 높은 IIP3 및 IP1dB
• 탁월한 Cell/PCS-Band 거부
• 고급 GaAs E-pHEMT 기술
• 낮은 외부 부품 수
• 넓은 공급 전압: 1V ~ 3.6V
• 차단 전류: < 0.1μA
• CMOS 호환 셧다운 핀(SD) 전류 @ 2.8V: 0.1mA
• 단일 외부 저항기/전압을 통해 조정 가능한 전류
• MSL3 및 무연 충족
• ESD 보호 RF 입력: 3kV HBM
• 소형 패키지 치수: 3.3(L)x2.1(W)x1.1(H) mm3
• 하이 게인: 13.5dB 일반
• 높은 IIP3 및 IP1dB
• 탁월한 Cell/PCS-Band 거부
• 고급 GaAs E-pHEMT 기술
• 낮은 외부 부품 수
• 넓은 공급 전압: 1V ~ 3.6V
• 차단 전류: < 0.1μA
• CMOS 호환 셧다운 핀(SD) 전류 @ 2.8V: 0.1mA
• 단일 외부 저항기/전압을 통해 조정 가능한 전류
• MSL3 및 무연 충족
• ESD 보호 RF 입력: 3kV HBM
• 소형 패키지 치수: 3.3(L)x2.1(W)x1.1(H) mm3
애플리케이션ALM-1412-TR1G의
• GPS 대역 LNA
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 7A994 |
| HTSUS | 8542.33.0001 |
