상세 정보 |
|||
| 논리형: | 인버터 | 회로의 수: | 6 |
|---|---|---|---|
| 입력 횟수: | 6 | 특징 슈미트: | 방아쇠 |
| 전압 - 공급: | 2V ~ 3.6V | 경향 - 정지하 (맥스): | 1 uA |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 입력 로직 레벨 - 높음: | 1.3V ~ 2V |
| 최대 전파 지연 @ V, 최대 CL: | 3.3V, 50pF에 있는 6.2 나노 초 | 작동 온도: | -55' Ｃ ~ 125' Ｃ |
| 하이 라이트: | CD54HC299F3A IC 칩,IC 칩 이동 전환 레지스터,1 요소 8비트 20-cdip |
||
제품 설명
CD54HC299F3A IC 칩 이동 전환 레지스터 1 요소 8비트 20 CDIP
고속도 CMOS 논리 8-비트 UNIV
CD54HC299F3A의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 전환 레지스터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 54HC |
| 패키지 | 튜브 |
| 제품 상태 | 활동가 |
| 논리형 | 전환 레지스터 |
| 출력형 | 3중 상태입니다 |
| 요소 수 | 1 |
| 원소 당 비트의 숫자 | 8 |
| 기능 | 유니버셜 |
| 전압 - 공급 | 2V ~ 6V |
| 작동 온도 | -55' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 관통 홀 |
| 패키지 / 건 | 20 CDIP (0.300 ", 7.62 밀리미터) |
| 공급자 소자 패키지 | 20-CDIP |
CD54HC299F3A의 특징
오우 완충 입력
오우 네 작동 모드 : 왼쪽 시프트, 오른쪽 시프트, 로드와 기억
오우는 n-비트 어장을 위해 층계형일 수 있습니다
오우 I/O0 - I/O7 버스 드라이브 능력과 버스 구성형 응용 회로를 위한 트리-스테이트
VCC = 5V, CL = 15pF, TA = 25oC에 있는 오우 전형적 fMAX = 50MHz
오우 팬아웃은 (온도 범위를 뛰어넘습니다)
- 표준 출력 . . . . . . . . . . . . . . . 10 저전력 쇼트키 트랜지스터 트랜지스터 논리 로드
- 버스 운전사 출력 . . . . . . . . . . . . . 15 저전력 쇼트키 트랜지스터 트랜지스터 논리 로드
오우 넓은 작동 온도 범위 . . . -55oC 내지 125oC
오우 균형적 전달 지연과 전이시간
저전력 쇼트키 트랜지스터 트랜지스터 논리 논리 IC과 비교하여 오우 상당한 힘 감소
오우 HC 타입
- 2V 내지 6V 작동
- 고잡음 면역 : VCC = 5V에 있는 NIL = 30%, NIH = 30%의 VCC
오우 HCT 타입
- 4.5V 내지 5.5V 작동
- 저전력 쇼트키 트랜지스터 트랜지스터 논리 입력 논리 호환성을 지시합니다,
VIL= 0.8V (맥스), VIH = 2V (민)
- CMOS 입력 호환성, VOL에 있는 Il ≤ 1uA, VOH

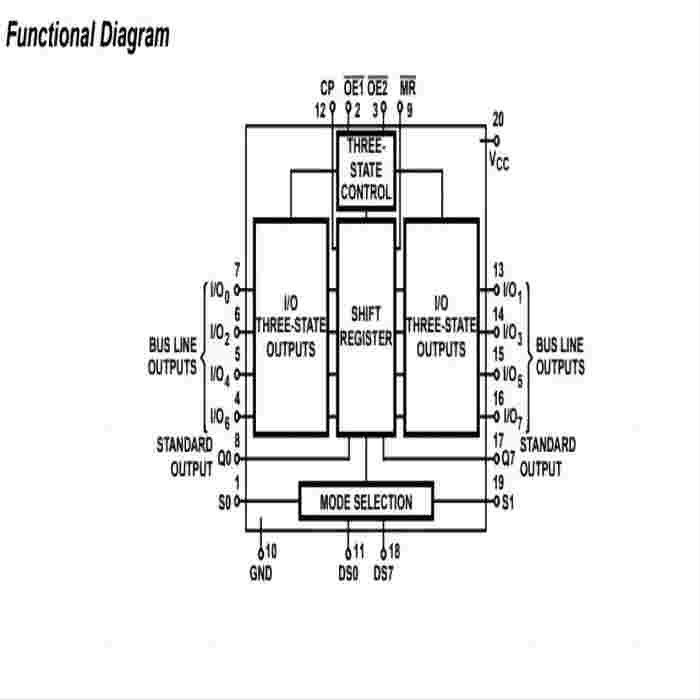

CD54HC299F3A에 대한 기술
'HC259와 'HCT299는 트리-스테이트 버스 인터페이스 역량과 8비트 이동 / 기억 레지스터입니다. 등록은 4를 가지고 있습니다
방식에 나타난 바와 같이 2개 선택 입력에 의해 제어된 동기식 동작 방식은 (S0, S1) 테이블을 선택합니다. 방식
선택하시오 그러면 직렬 데이터 (DS0, DS7)와 병렬 데이터는 (나 / O0- 나 / O7) 시계의 로우-하이 천이에 단지 응답합니다
(CP) 펄스. S0, S1과 데이터 입력은 시계 포지티브 트랜지션 전에 안정적 한 설치 시간이어야 합니다.
환경적이 & CD54HC299F3A의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 해당 사항 없어요 |
