상세 정보 |
|||
| 회로의 수: | 6 | 입력 횟수: | 1 |
|---|---|---|---|
| 특징: | 개방 컬렉터 | 전압 - 공급: | 4.5V ~ 5.5V |
| 경향 - 정지하 (맥스): | 60 마 | 경향 - 낮은 출력 하이: | 250uA, 30mA |
| 입력 로직 레벨 - 낮음: | 0.8V | 입력 로직 레벨 - 높음: | 2V |
| 하이 라이트: | SNJ54LS06J 인버터 IC,인버터 IC 14CDIP 60mA,14CDIP SNJ54LS06J |
||
제품 설명

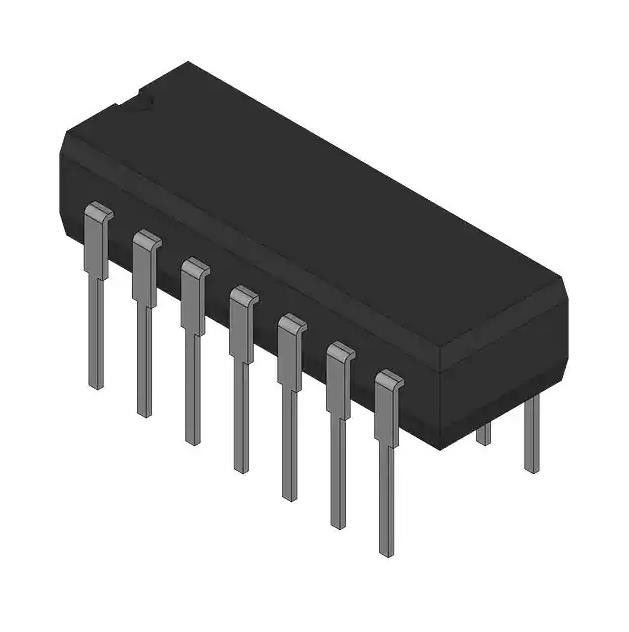

SNJ54LS374J 인버터 IC 6 채널 개방형 컬렉터 14-CDIP 60mA
SNJ54LS06J 인버터 IC 6 채널 개방형 컬렉터 14-CDIP 60mA
IC 인버터 개방 6CH 1-IN 14CDIP
사양 SNJ54LS06J
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 게이트 및 인버터 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 54LS |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 논리 유형 | 인버터 |
| 회로 수 | 6 |
| 입력 수 | 1 |
| 특징 | 오픈 컬렉터 |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전류 - 무부하(최대) | 60mA |
| 전류 - 출력 높음, 낮음 | 250µA, 30mA |
| 입력 로직 레벨 - 낮음 | 0.8V |
| 입력 로직 레벨 - 높음 | 2V |
| 최대 전파 지연 @ V, 최대 CL | 20ns @ 5V, 15pF |
| 작동 온도 | -55°C ~ 125°C |
| 장착 유형 | 구멍을 통해 |
| 공급자 장치 패키지 | 14-CDIP |
| 패키지/케이스 | 14-CDIP(0.300", 7.62mm) |
| 기본 제품 번호 | 54LS06 |
특징~의SNJ54LS06J
• TTL 전압 레벨을 MOS 레벨로 변환
• 높은 싱크 전류 성능
• 입력 클램핑 다이오드로 시스템 설계 간소화
• 표시등용 개방형 컬렉터 드라이버 및
릴레이
• 대부분의 TTL 회로와 완벽하게 호환되는 입력
• MIL-PRF-38535를 준수하는 제품의 경우 달리 명시되지 않는 한 모든 매개변수가 테스트됩니다.
다른 모든 제품의 경우 생산 공정에 모든 매개변수 테스트가 반드시 포함되는 것은 아닙니다.
애플리케이션~의SNJ54LS06J
• 공장 자동화
• 빌딩 자동화
• 라인 드라이버
• 전자 판매 시점
• 데스크톱 또는 노트북 PC
환경 및 수출 분류~의 SNJ54LS06J
| 기인하다 | 설명 |
| RoHS 상태 | RoHS 미준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
