상세 정보 |
|||
| 패키지: | 크기 | 범주: | 논리 급변 |
|---|---|---|---|
| 군용 온도범위: | - 125' Ｃ에 대한 55' Ｃ | 조작 온도 범위: | 70' Ｃ에 대한 0' Ｃ |
| 공급 전압, VCC: | 7V | 입력 전압, VI: | 7V |
| 하이 라이트: | 벌크 SN54ALS273J,옥탈 SN54ALS273J,옥탈 D-TYPE 플립플롭 7V |
||
제품 설명

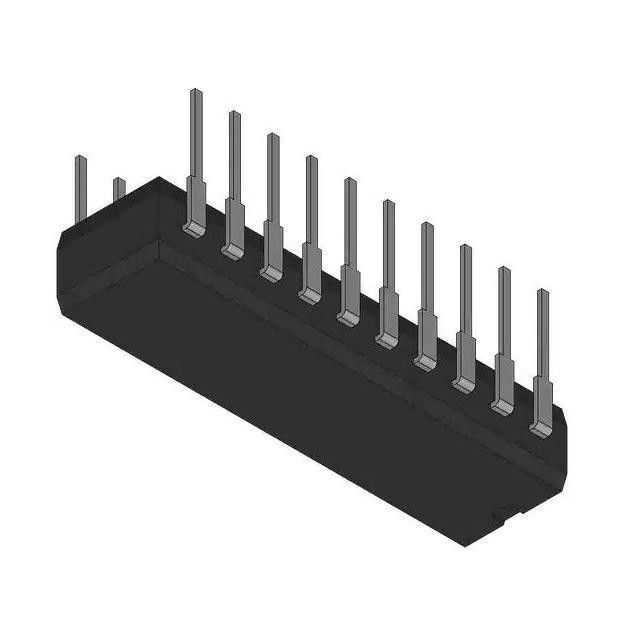

SN54ALS273J 무선 RF 모듈 OCTAL D-TYPE FLIP-FLOPS 7V 70°C
54ALS273 옥탈 D형 플립플롭
사양 SN54ALS273J
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 플립 플롭 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | * |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 기본 제품 번호 | 54ALS273 |
특징~의SN54ALS273J
• 단일 레일 출력이 있는 8개의 플립플롭 포함
• 버퍼 클록 및 Direct-Clear 입력
• 각 Flip-Flop에 대한 개별 데이터 입력
• 적용 분야:
버퍼/스토리지 레지스터
시프트 레지스터
패턴 생성기
• 패키지 옵션에는 플라스틱이 포함됩니다.
소형 아웃라인(DW) 패키지, 세라믹 칩 캐리어(FK) 및 표준 플라스틱(N)
및 세라믹(J) 300mil DIP
설명~의SN54ALS273J
이러한 8진 포지티브 에지 트리거 플립플롭은 TTL 회로를 활용하여 D형 플립플롭을 구현합니다.
Direct-Clear(CLR) 입력이 있는 논리.
설정 시간 요구 사항을 충족하는 데이터(D) 입력의 정보는 클록의 양의 진행 에지에서 Q 출력으로 전송됩니다.
(CLK) 맥박.클럭 트리거링은 특정 전압 레벨에서 발생하며 포지티브 펄스의 전환 시간과 직접적인 관련이 없습니다.CLK가 높거나 낮을 때 D 입력 신호는 출력에 영향을 미치지 않습니다.
SN54ALS273은 -55°C의 전체 군용 온도 범위에서 작동하는 것이 특징입니다.
~ 125°C.SN74ALS273은 0°C ~ 70°C에서 작동하는 것이 특징입니다.
환경 및 수출 분류~의 SN54ALS273J
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 해당 없음 |
