상세 정보 |
|||
| 토폴로지: | 달러 | 전압 - 입력 (민): | 2.7V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 5.5V | 전압 - 출력 1: | 0.6 ~ 3.6V |
| 사이즈 / 차원: | 0.12 Ｌ Ｘ 0.10 Ｗ Ｘ 0.06 " Ｈ (3.0mm Ｘ 2.6 밀리미터 Ｘ 1.5 밀리미터) | 공급자 소자 패키지: | 8-uSIP |
제품 설명

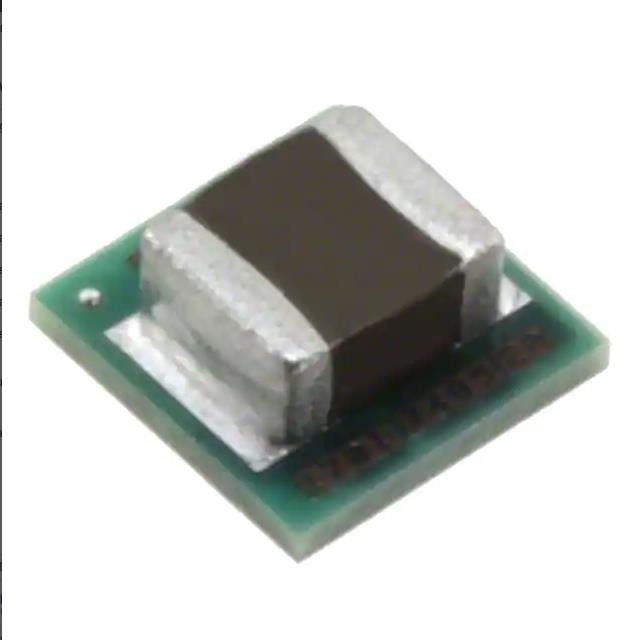

LMZ10501SILR 비고립형 PoL 모듈 dc 출력 0.6 ~ 3.6V 1A 2.7V - 5.5V 입력
비고립형 PoL 모듈 DC dc 컨버터 1 출력 0.6 ~ 3.6V 1A 2.7V - 5.5V 입력
LMZ10501SILR의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
전원 공급기 - 보드 마운트
DC dc 컨버터
|
|
엠에프르
|
Ｔ I
|
|
시리즈
|
단순물 SWITCHER® 나노
|
|
제품 상태
|
활동가
|
|
타입
|
비고립형 PoL 모듈
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
2.7V
|
|
전압 - 입력 (맥스)
|
5.5V
|
|
전압 - 출력 1
|
0.6 ~ 3.6V
|
|
전압 - 출력 2
|
-
|
|
전압 - 출력 3
|
-
|
|
전압 - 출력 4
|
-
|
|
경향 - 출력 (맥스)
|
1A
|
|
애플리케이션
|
(상업적인) ITE
|
|
특징
|
OCP, OTP, UVLO
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
효율
|
95%
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8-LDFN 노출된 패드, 모듈
|
|
사이즈 / 차원
|
0.12 Ｌ Ｘ 0.10 Ｗ Ｘ 0.06 " Ｈ (3.0mm Ｘ 2.6 밀리미터 Ｘ 1.5 밀리미터)
|
|
공급자 소자 패키지
|
8-uSIP
|
|
제어기능
|
실행, 정논리
|
|
베이스 상품 다수
|
LMZ10501
|
LMZ10501SILR의 특징
오우 출력 전류 최고 1까지 A
5.5 Ｖ에 대한 오우 입력전압 범위 2.7 Ｖ
3.6 Ｖ에 대한 오우 출력 전압 레인지 0.6 Ｖ
오우 효율 최고 95%
오우 집적 인덕터
오우 8-Pin 마이크로시프 발자국
125' Ｃ 결합 온도 범위에 대한 오우 -40' Ｃ
오우 조정할 수 있는 출력 전압
오우 2-MHz 고정된 PWM 전환 주파수
오우 통합된 배상
오우 연시동 기능
오우 전류 한계 보호
오우 온도 셧다운 보호
전원공급과 전원 끄기와 절전 상태를 위한 오우 입력 전압 UVLO
오우 단지 5 외부 부품 - 저항 분할기와 3 세라믹 콘덴서
오우 작은 솔루션 크기
오우 낮은 출력 전압 리플
오우 쉬운 구성 요소 선택과 단순한 PCB 설계
오우 고효율은 시스템 발열을 감소시킵니다
오우는 WEBENCH® 파워 디자이너와 LMZ10501을 사용하여 주문 설계를 만듭니다
LMZ10501SILR의 애플리케이션
3.3-V와 5-V 철도로부터의 로드 변환의 오우 핵심
오우 공간 한정된 적용
오우 저출력 소음 애플리케이션
환경적이 & LMZ10501SILR의 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
