상세 정보 |
|||
| 타입: | 비고립형 PoL 모듈 | 전압 - 입력 (민): | 7V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 50V | 전압 - 출력 1: | 2.5 ~ 15V |
| 사이즈 / 차원: | 0.43 Ｌ Ｘ 0.35 Ｗ Ｘ 0.11 " Ｈ (11.0mm Ｘ 9.0 밀리미터 Ｘ 2.8 밀리미터) | 공급자 소자 패키지: | 41-B1QFN (11x9) |
제품 설명

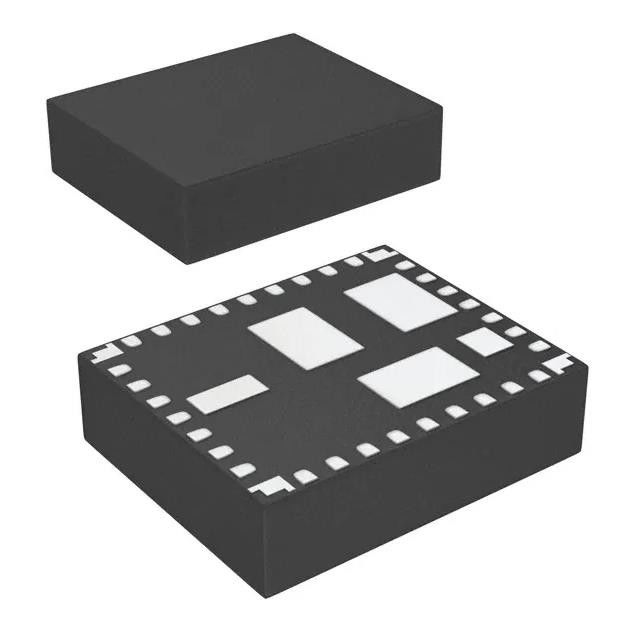

LMZ35003RKGR 비고립형 PoL 모듈 dc 컨버터 1 출력 2.5 ~ 15V
비고립형 PoL 모듈 DC dc 컨버터 1 출력 2.5 ~ 15V 2.5A 7V - 50V 입력
LMZ35003RKGR의 특징
완전한 통합 전원 솔루션은 인정합니다
작은 발자국, 저프로파일 디자인
7 Ｖ부터 50 Ｖ까지 오우 넓은 입력전압 범위
2.5 Ｖ부터 15 Ｖ까지 조정할 수 있는 오우 출력
오우 65-V 서지 능력
오우 효율 최고 96%
오우 조정할 수 있는 전환 주파수
(1 마하즈에 대한 300 킬로 헤르츠)
오우는 외부 시계에 동기화시킵니다
오우 조정할 수 있는 저속-시작
오우 출력 전압 시퀀스화와 추적
오우 전력 상태 양호 생산
오우 프로그램 가능한 하측 전압 로크 아웃 (UVLO)
오우 출력 과전류 보호
오우 과열보호
오우 사전 바이어스 출력 벤처 기업
오우 작동 온도 범위 : 85' Ｃ에 대한 -40' Ｃ
|
타입
|
기술
|
|---|---|
|
범주
|
전원 공급기 - 보드 마운트
DC dc 컨버터
|
|
엠에프르
|
Ｔ 기구
|
|
시리즈
|
단순한 SWITCHER®
|
|
제품 상태
|
활동가
|
|
타입
|
비고립형 PoL 모듈
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
7V
|
|
전압 - 입력 (맥스)
|
50V
|
|
전압 - 출력 1
|
2.5 ~ 15V
|
|
전압 - 출력 2
|
-
|
|
전압 - 출력 3
|
-
|
|
경향 - 출력 (맥스)
|
2.5A
|
|
애플리케이션
|
(상업적인) ITE
|
|
특징
|
OCP, OTP, UVLO
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
효율
|
93%
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
41-BQFN 모듈
|
|
사이즈 / 차원
|
0.43 Ｌ Ｘ 0.35 Ｗ Ｘ 0.11 " Ｈ (11.0mm Ｘ 9.0 밀리미터 Ｘ 2.8 밀리미터)
|
|
공급자 소자 패키지
|
41-B1QFN (11x9)
|
|
제어기능
|
실행, 정논리
|
|
베이스 상품 다수
|
LMZ35003
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
LMZ35003RKGR에 대한 기술
LMZ35003 전력 모듈은 2.5-A를 결합시키는 사용하기 쉬운 통합 전원 솔루션입니다
차폐 인덕터와 DC / dc 컨버터와 저자세, QFN 패키지로의 수동형. 이 전체
전원 솔루션은 겨우 5개의 외부 부품만큼 인정하고, 루프 보상을 제거합니다
그리고 자기학 선택 부분 과정. 작은 9 밀리미터 × 11 밀리미터 × 2.8 밀리미터, QFN 패키지는 있습니다
쉽게 인쇄 회로 기판 위에 있는 땜납에 90% 이상을 가진 부하 디자인의 소형 포인트를 탑승하고 허락합니다
효율과 우수한 전력 소비 성능. LMZ35003은 유연성과 부하 설계의 불연속점의 페어처셋 제공하고, 다양한 IC과 시스템을 강화해서 이상적입니다. 진보된 패키징 기술 기술은 감당합니다 한 강건하고
표준 QFN 장착과 시험 기법으로 적합한 안정적인 전력 솔루션.
