상세 정보 |
|||
| 부품 번호: | SN6505BQDBVRQ1 | 경향 - 공급: | 1.56mA |
|---|---|---|---|
| 전압 - 공급: | 2.25V ~ 5.5V | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) |
| 패키지 / 건: | SOT-23-6 | 증가하는 타입: | 표면 부착 |
| 베이스 상품 다수: | SN6505 | 시리즈: | 자동차, AEC-Q100 |
제품 설명

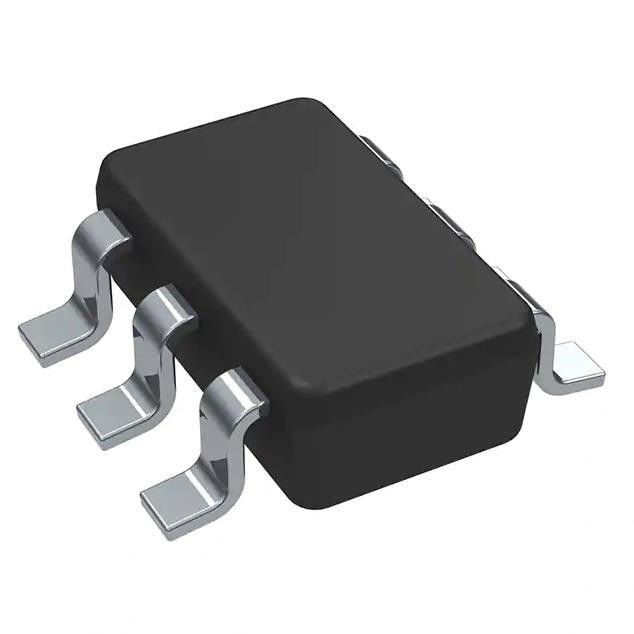

SN6505BQDBVRQ1 자동차 트랜스 드라이버 PMIC SOT-23-6 1.56mA 2.25V ~ 5.5V
1/1 송수신기 가득 찬 RS232 16-tssop
SN6505x-Q1은 특히 소형 인수, 절연 전원 장치를 위해 설계되는 저잡음, 로우-EMI 푸쉬풀 방식 트랜스 운전사입니다. 그것은 2.25 Ｖ에서부터 5 Ｖ DC 전력 공급 장치까지 주목을 거의 못 받는, 센터탭형 변압기를 운전합니다. 매우 저소음과 EMI는 출력 스위치 전압의 그리고 확산 스펙트럼 클로킹 (SSC)를 통하여 슬루 레이트 제어에 의해 이루어집니다. SN6505x-Q1은 그라운드레퍼런스드 엔-채널 전원 스위치를 운전하기 위해 보완 출력 신호를 제공하는 게이트 드라이브 회로가 이어진 진동자로 구성됩니다.
SN6505BQDBVRQ1의 특징
오우 AEC-Q100 (1등급은) 자동차 애플리케이션을 이수한 자격을 얻었습니다
- 장치 온도 1등급 : +125' Ｃ에 대한 -40' Ｃ, TA
세이프티-캡러블 기능적인 오우
- 기능적 안전 장치 설계를 도울 수 있는 문서화 : SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
트랜스를 위한 오우 푸쉬풀 방식 드라이버
오우 넓은 입력전압 범위 : 5.5 Ｖ에 대한 2.25 Ｖ
오우 고출력 드라이브 : 1 한 5번 Ｖ 공급에
4.5번 Ｖ 공급에 있는 오우 낮은 론 0.25 Ω 최대
오우 감소된 전도되고 복사성 전자파 장해
클러킹하는 오우 확산 스펙트럼
오우 정확성 내부 발진기 선택 : 160 킬로 헤르츠 (SN6505A-Q1)와 420 킬로 헤르츠 (SN6505B-Q1과 SN6505D-Q1)
외부 시계 입력과 다수의 장치의 오우 동기화
오우 슬류 레이트 제어
오우 전류-제한 당 1.7
오우 낮은 중단 경향 : <1>
오우 온도 셧다운
오우 작은 6-핀 SOT23 (DBV) 패키지
오우 연시동은 (SN6505A-Q1과 SN6505BQ1이) 돌입 전류를 감소시킬 수 있게 했고 연시동이 빠른 벤처 기업을 위해 (SN6505D-Q1)를 무력하게 했습니다
SN6505BQDBVRQ1의 상술
|
엠에프르
|
텍사스 인스트루먼츠 사
|
|
시리즈
|
자동차, AEC-Q100
|
|
제품
|
SN6505BQDBVRQ1
|
| 패키지 | 테이프 & 릴 (TR) |
|
애플리케이션
|
자동차, 트랜스 드라이버
|
|
경향 - 공급
|
1.56mA
|
|
전압 - 공급
|
2.25V ~ 5.5V
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
SOT-23-6
|
|
공급자 소자 패키지
|
SOT-23-6
|
|
베이스 상품 다수
|
SN6505
|
range (−10 ̊
환경적이 & 수출 분류
wh 아프크-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
SN6505BQDBVRQ1의 애플리케이션
- 고립된 전력은 공급합니다
- 견인 인버터와 모터 콘트롤
- DC / dc 컨버터
- 배터리 종합 관리시스템 (BMS)
- 탑재 충전기 (OBC)
