상세 정보 |
|||
| 부품번호: | AMC1200STDUBRQ1 | 회로의 수: | 1 |
|---|---|---|---|
| -3db 대역폭: | 100 킬로 헤르츠 | 전압 - 입력옵셋: | 200 uV |
| 경향 - 공급: | 5.4mA | 경향 - 출력 / 채널: | 20 마 |
| 전압 - 공급 전폭 (민): | 2.7 Ｖ | 전압 - 공급 전폭 (맥스): | 5.5 Ｖ |
제품 설명

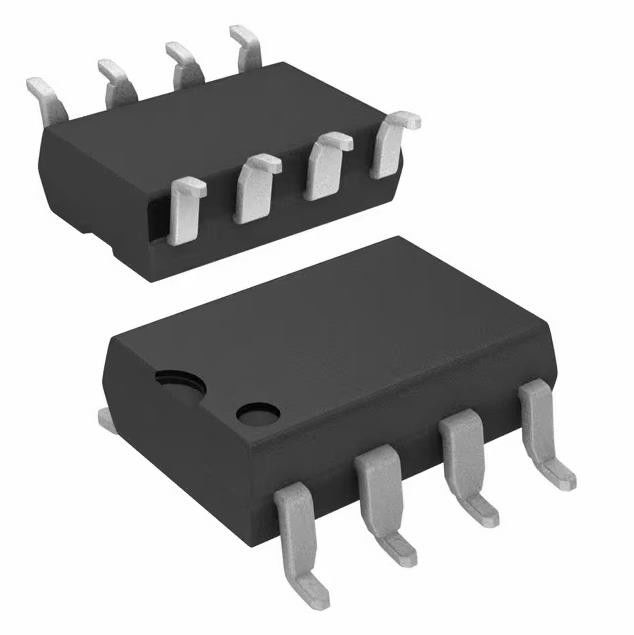

AMC1200STDUBRQ1 트랜지스터 출력 옵토커플러 1 8-SOP 100 킬로 헤르츠 5.4mA
아이솔레이션 증폭기 1 회로 차별적 8-SOP
AMC1200-Q1은 동체의 폭이 넓은 8개 핀 SOIC 패키지 (DWV)와 걸윙, 8개 핀 SOP 패키지 (더빙)에 이용할 수 있습니다.
AMC1200STDUBRQ1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 온도 등급 2 : 105' Ｃ에 대한 -40' Ｃ
- HBM ESD 분류 레벨 H2
- CDM ESD 분류 레벨 C3B
를 위해 낙관한 오우 ±250-mV 입력전압 범위
shunt 저항기
오우 매우 낮은 비선형성 : 0.075% (최대)
5-V 고전위측 공급으로
오우 저오프셋 에러 : 1.5 mV (최대)
오우 저소음 : 3.1 (전형적인) 음르엠에스
오우 낮은 고전위측 공급전류 :
5 Ｖ에 있는 8 마 (최대)
오우 입력 대역폭 : 60개 킬로 헤르츠 (분)
오우 고정 이득 : 8 (0.5% 정확도)
오우 고공통-모드 거부 비율 :
(전형적인) 108 dB
로우-측 위의 오우 3.3-V 작동
오우 공인된 전기적 분리 :
- UL1577과 VDE Ｖ 0884-10은 찬성했습니다
- 분리 전압 : 4250 VPEAK
- 작업 전압 : 1200 VPEAK
- 과도 현상 면역 : 10 kV/us (분)
AMC1200STDUBRQ1의 제품 속성
|
시리즈
|
자동차, AEC-Q100
|
|
제품
|
AMC1200STDUBRQ1
|
|
증폭기용
|
차단
|
|
회로의 수
|
1
|
|
출력형
|
차이
|
|
슬루율
|
-
|
|
-3db 대역폭
|
100 킬로 헤르츠
|
|
전압 - 입력옵셋
|
200 uV
|
|
경향 - 공급
|
5.4mA
|
|
경향 - 출력 / 채널
|
20 마
|
|
전압 - 공급 전폭 (민)
|
2.7 Ｖ
|
|
전압 - 공급 전폭 (맥스)
|
5.5 Ｖ
|
|
작동 온도
|
-40' Ｃ ~ 105' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8-SMD, 갈매기 날개
|
|
공급자 소자 패키지
|
8-SOP
|
|
베이스 상품 다수
|
AMC1200
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
AMC1200STDUBRQ1의 애플리케이션
오우 고립된 스헌트-레지스터-베이스 경향 또는 전압
안에 느끼는 것 :
- 견인 인버터
- 탑재 충전기
- 직류-직류 변환기
- 배터리 종합 관리시스템
