상세 정보 |
|||
| 부품번호: | AMC1305L25DWR | 채널 수: | 1 |
|---|---|---|---|
| 결의안 (비트): | 16 비 | 샘플링률 (초당): | 78k |
| 전압 - 공급: | 3V ~ 5.5V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 공급자 소자 패키지: | 16-soic | 데이터 인터페이스: | LVDS - 연속물 |
| 하이 라이트: | AMC1305L25DWR,절연 모듈 16B 78K,LVDS 절연 모듈 16B |
||
제품 설명

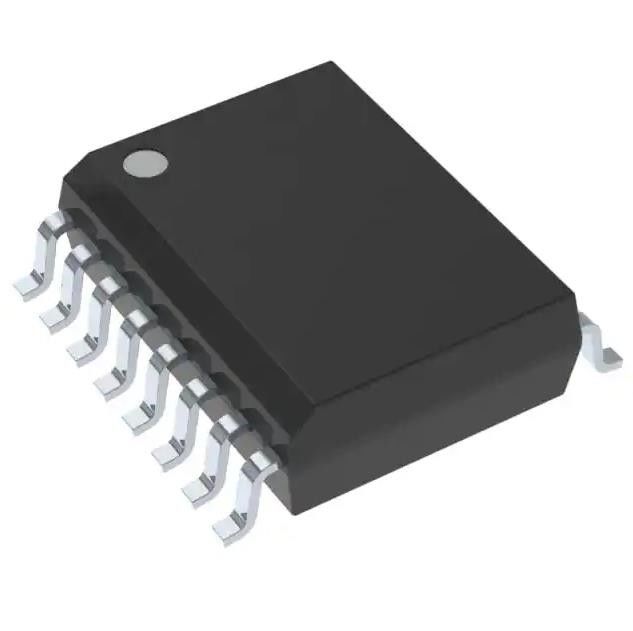

AMC1305L25DWR 트랜지스터 출력 광커플러 16 b 78k LVDS - Serial 16-SOIC
절연형 모듈 16 b 78k LVDS - 직렬 16-SOIC
특징AMC1305L25DWR
• 션트 저항 기반 전류 측정에 최적화된 핀 호환 제품군:
– ±50mV 또는 ±250mV 입력 전압 범위
– CMOS 또는 LVDS 디지털 인터페이스 옵션
• 시스템 수준에서 고정밀 감지를 지원하는 뛰어난 DC 성능:
– 오프셋 오류: ±50µV 또는 ±150µV(최대)
– 오프셋 드리프트: 1.3µV/°C(최대)
– 이득 오차: ±0.3%(최대)
– 게인 드리프트: ±40ppm/°C(최대)
• 안전 관련 인증:
– 7000-VPK 강화 절연 당
DIN VDE V 0884-11: 2017-01
– UL1577에 따라 1분 동안 5000-VRMS 격리
– CAN/CSA 번호5A 구성 요소 수용
서비스 고지 및 IEC 62368-1 완제품
기준
• 과도 내성: 15kV/µs(최소)
• 높은 전자기장 내성
(애플리케이션 노트 SLLA181A 참조)
• 외부 5MHz ~ 20MHz 클록 입력
더 쉬운 시스템 수준 동기화
• 확장된 산업 전반에 걸쳐 완벽하게 지정됨
온도 범위
의 제품 속성AMC1305L25DWR
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
|
제품
|
AMC1305L25DWR
|
|
유형
|
절연 모듈
|
|
채널 수
|
1
|
|
분해능(비트)
|
16b
|
|
샘플링 속도(초당)
|
78k
|
|
데이터 인터페이스
|
LVDS - 직렬
|
|
전압 공급원
|
아날로그 및 디지털
|
|
전압 - 공급
|
3V ~ 5.5V
|
|
작동 온도
|
-40°C ~ 125°C
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
16-SOIC(0.295", 폭 7.50mm)
|
|
공급자 장치 패키지
|
16-SOIC
|
|
기본 제품 번호
|
AMC1305
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
애플리케이션~의AMC1305L25DWR
• 션트 저항 기반 전류 감지:
– 산업용 모터 드라이브
– 태양광 인버터
– 무정전 전원 공급 장치
• 절연 전압 감지
