상세 정보 |
|||
| 로직 타입: | 또는 게이트 | 회로 수: | 4 |
|---|---|---|---|
| 입력 횟수: | 2 | 전압 - 공급: | 2V ~ 6V |
| 경향 - 정지하 (맥스): | 2 uA | 경향 - 낮은 출력 하이: | 5.2mA, 5.2mA |
| 입력 논리 레벨 - 로우: | 0.5V ~ 1.8V | 입력 논리 레벨 - 최고: | 1.5V ~ 4.2V |
| 하이 라이트: | 14TSSOP 인버터 로직 게이트 IC,74HC32PW 118 4CH 2-INP,인버터 로직 게이트 IC 74HC32PW |
||
제품 설명

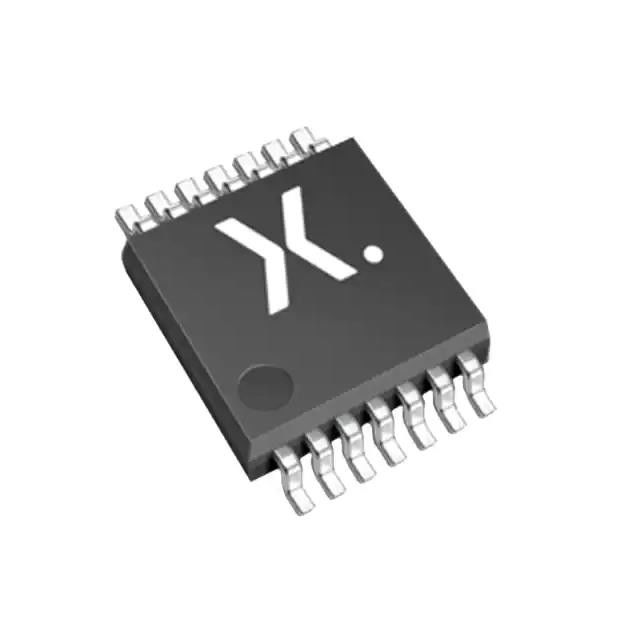

74HC32PW,118 IC GATE OR 4CH 2-INP 14TSSOP 논리 게이트 및 인버터
OR 게이트 IC 4 채널 14-TSSOP
스펙 74HC32PW118
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 넥스페리아 USA Inc. |
| 시리즈 | 74HC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | OR 게이트 |
| 회로 수 | 4 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 2V ~ 6V |
| 전류 - 조용 (최대) | 2μA |
| 전류 - 출력 높고 낮은 | 50.2mA, 5.2mA |
| 입력 논리 레벨 - 낮은 | 0.5V ~ 1.8V |
| 입력 논리 레벨 - 높습니다 | 1.5V ~ 4.2V |
| 최대 전파 지연 @ V, 최대 CL | 15ns @ 6V, 50pF |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-TSSOP |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 기본 제품 번호 | 74HC32 |
특징74HC32PW118
• 2.0~6.0V의 넓은 공급 전압 범위
• CMOS 저전력 소모
• 높은 소음 방지력
• JESD 78 클래스 II 레벨 B 당 100 mA 이상의 잠금 성능
• JEDEC 표준을 준수합니다.
JESD8C (2.7V ~ 3.6V)
JESD7A (2.0V ~ 6.0V)
• 입력 수준:
74HC32: CMOS 수준
74HCT32: TTL 수준
• 대칭 출력 임피던스
• 균형 잡힌 번식 지연
• ESD 보호:
• HBM JESD22-A114F 2000V 이상
• MM JESD22-A115-A 200V 이상
• 여러 가지 패키지 옵션
• -40 °C ~ +85 °C 및 -40 °C ~ +125 °C에서 지정
일반 설명의74HC32PW118
74HC32; 74HCT32는 쿼드 2 입력 OR 게이트이다. 입력에는 클램프 다이오드가 포함되어 있습니다. 이것은 VCC를 초과하는 전압으로 입력 인터페이스에 전류 제한 저항을 사용할 수 있습니다.
환경 및 수출 분류74HC32PW118
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
