상세 정보 |
|||
| 시리즈: | RL78/G14 | 패키지: | 테이프 & 릴 (TR) |
|---|---|---|---|
| 제품 상태: | 활동가 | 핵심 프로세서: | RL78 |
| 핵심 사이즈: | 16-비트 | 속도: | 32MHz |
| 하이 라이트: | IC MCU 16BIT 384KB 플래시,48LFQFP IC MCU 16BIT,마이크로컨트롤러 Ics 32MHz |
||
제품 설명
R5F104GKAFB#50 탄탈 칩 축전기 Ic Mcu 16비트 384kb 플래시 48lfqfp

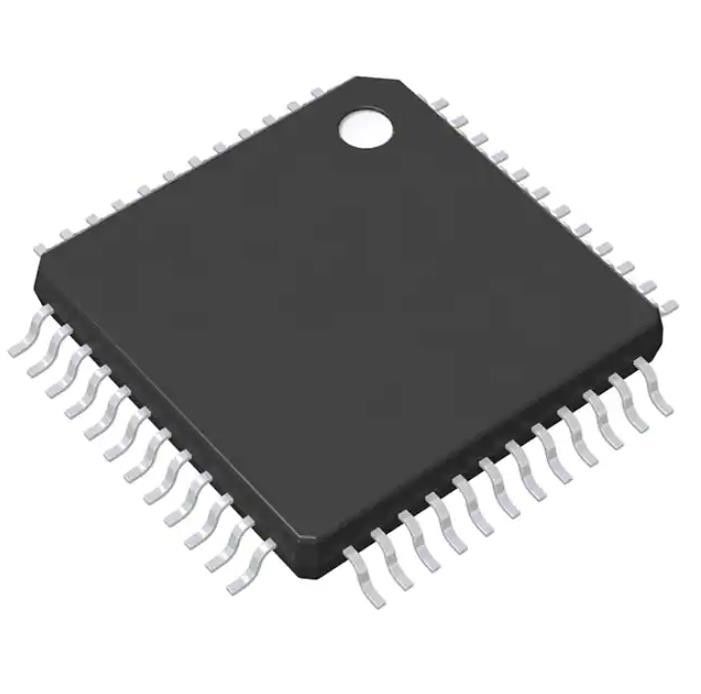

RL78 RL78/G14 마이크로컨트롤러 IC 16-비트 32MHz 384KB (384K x 8) 순간 48-lqfp (7x7)
R5F104GKAFB#50의 상술
| 타입 | 기술 |
| 시리즈 | RL78/G14 |
| 패키지 | 테이프 & 릴 (TR) |
| 핵심 프로세서 | RL78 |
| 핵심 사이즈 | 16-비트 |
| 속도 | 32MHz |
| 연결성 | CSI, I2C, 린뷔스, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, LVD, 포르, PWM, WDT |
| 입출력의 수 | 34 |
| 프로그램 메모리 규모 | 384KB (384K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 8K Ｘ 8 |
| RAM 사이즈 | 32K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.6V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 10x8/10b ; 인수 인도 2x8b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 48-LQFP |
| 공급자 소자 패키지 | 48-lqfp (7x7) |
| 베이스 상품 다수 | R5F104 |
R5F104GKAFB#50의 특징
극히 낮은 소비 전력 기술
오우 VDD = 저전압에서 1.8개 Ｖ 장치를 작동할 수 있는 1.6 내지 5.5 Ｖ의 단일의 전력 공급 전압
오우 HALT 모드
오우 정지모드
오우 스누즈 모드
RL78 CPU 코어
3 스테이지 파이프 라인과 오우 CISC 구조
오우 최소 명령어 실행 시간 : 높은 고속 (0.03125 Ｓ에서 변할 수 있습니다 : 극히 낮은 속도 (30.5에 대한 고속 온칩 발진기)과 32 마하즈 작동에
Ｓ : 서브시스템 시계로) 32.768 킬로 헤르츠 작동에
오우 곱하기 / 분할 / 교육을 증가시키고 축적하는 것은 지원받습니다.
오우 주소공간 : 1 MB
오우 일반용 등록기 : (8비트는 4개 은행을 등록합니다
오우 온-칩 메모리 : 2.5 48 킬로바에
코드 플래쉬 메모리
오우 코드 플래쉬 메모리 : 16 내지 512 킬로바
오우 블록 크기 : 1 킬로바
블록의 오우 금지는 쉽게 지워지고 (보안을 고쳐 쓰는 것 작용합니다)
오우 온칩 디버그 기능
오우 자체 프로그램 작성 (부트 교체 함수 / 플래시 쉴드 창문 기능으로)
R5F104GKAFB#50의 애플리케이션
오우 어떤 것 또는 최고 2도 채널이 생기지 않습니다
오우 작동 모드 : 비교기 고속 방식, 비교기 저속 모드, 윈도우 모드
오우 외부 기준 전압 또는 내부 기준 전압이 기준 전압으로 선택될 수 있습니다.
환경적이 & R5F104GKAFB#50의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
