상세 정보 |
|||
| 모델: | JM38510/50404BRA | 패키지: | 크기 |
|---|---|---|---|
| 제조: | TI | 온도: | -55' Ｃ ~ 125' Ｃ |
| 제품 상태: | 활동가 | ||
| 하이 라이트: | 군대 프로그래머블 로직 칩,4CH 프로그램 가능한 논리회로 칩,CD4001BF3A |
||
제품 설명

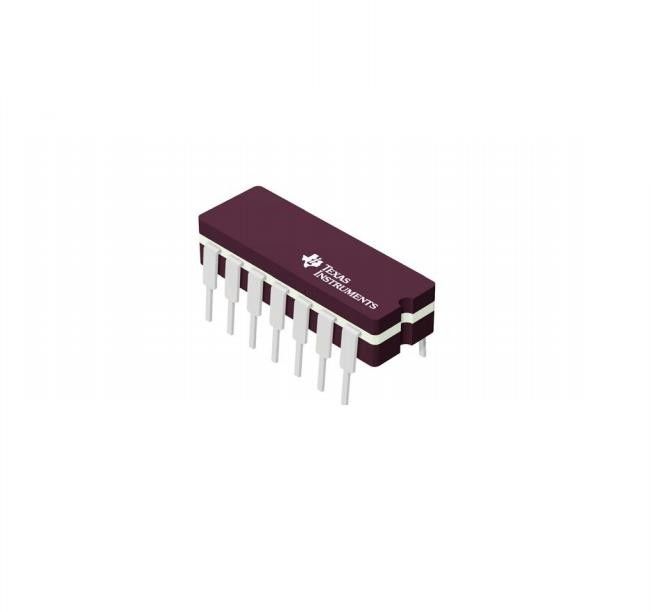

CD4001BF3A 군 집적 회로 IC 칩 논리 4-ch, 1에 대한 2-입력 3-V
NOR 게이트 IC 4 채널 14-cdip
CD4001BF3A의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 게이트와 인버터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 활동가 |
| 논리형 | 부정 논리합 게이트 |
| 회로의 수 | 4 |
| 입력 횟수 | 2 |
| 특징 | - |
| 전압 - 공급 | 3V ~ 18V |
| 경향 - 정지하 (맥스) | 5 uA |
| 경향 - 낮은 출력 하이 | 6.8mA, 6.8mA |
| 입력 논리 레벨 - 로우 | 1.5V ~ 4V |
| 입력 논리 레벨 - 최고 | 3.5V ~ 11V |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 15V, 50pF에 있는 90 나노 초 |
| 작동 온도 | -55' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 관통 홀 |
| 공급자 소자 패키지 | 14-CDIP |
| 패키지 / 건 | 14 CDIP (0.300 ", 7.62 밀리미터) |
CD4001BF3A의 특징
CL=50pF,VDD=10V에 있는 ■ 전달 지연 time=60 나노 초 (typ.)
■ 버퍼링된 입출력
■ 표준화된 sy 마메트릭널 출력 특성
■ 100% testedformaximumquiescentcurrentat201 5-V.10-V,and 15-V 매개변수에 관한 평가
■ 가득 찬 패키지 온도 에 18V에 있는 1μA의 최대 입력 전류는 이릅니다 ;18 Ｖ와 25' Ｃ에 있는 100 nA
#Noise 수익 (오버 풀 패키지 온도 범위) :
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
JEDEC 임시표준 No.13B, 표준 스페클틱케이션 포르데크립트이오노프 비 시리즈mos디바이스를 위한 모든 요구 ■ 지정
최대 정격, CD4001BF3A의 절대적인 최대 가치
DC 공급 전압 범위.(VDD)
Vss 단말기에) 전압 레파랑카드 :-0.5V to+20V
나풋볼타게 범위, 모든 입력 :VDD +05V에 대한 -0.5V
d인풋쿠아르트, AY ONEINPUT : ±10mA
패키지(pd) 당 전력 소모
ForTA=-559Clo+100' C,500mW
ForTA=+100C lo125' Ｃ, 드르노이트 선형성 12mwW/C 로 200 밀리와트
출력 트랜지스터 당 장치 산재
FORTA=FULLPACKAGE-TEMPERATURERANGE (모든 패키지 타입에) : 100mW
리드 TEMPERATUAE (납땜 동안) :
10대 최대 +265' Ｃ 동안 거리 1/16 ±1/32 인치(1.59±0.79mm)fromcase에
환경적이 & CD4001BF3A의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 해당 사항 없어요 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
