상세 정보 |
|||
| 요소 수: | 1 | 원소 당 비트의 숫자: | 8 |
|---|---|---|---|
| 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 11 나노 초 | 경향 - 낮은 출력 하이: | 15mA, 48mA |
| 전압 - 공급: | 4.5V ~ 5.5V | 경향 - 정지하 (Iq): | 1 마 |
| 입력 커패시턴스: | 10 pF | 작동 온도: | -55°C ~ 125°C(TA) |
| 하이 라이트: | 20CDIP 프로그램 가능한 논리회로 칩,54FCT574TDB,8비트 프로그래머블 로직 칩 |
||
제품 설명

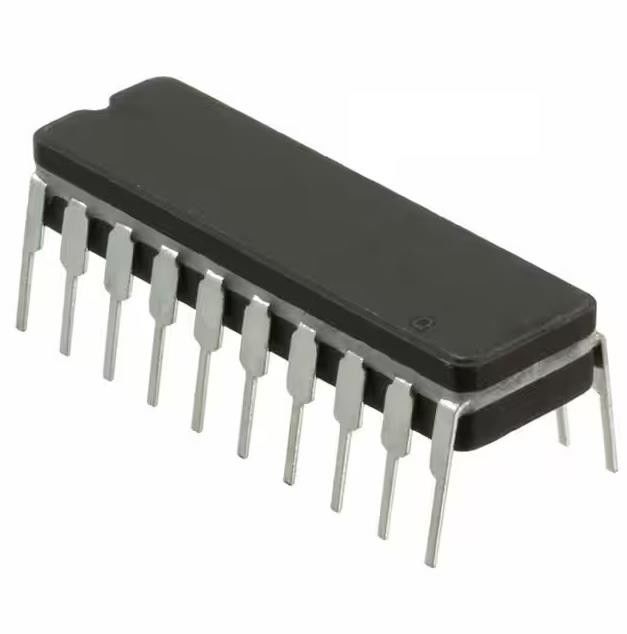

54FCT574TDB IC 논리회로 칩 1 요소 디-형 8비트 상승부 20-cdip
요소 3-주 출력 20-cdip마다 1 요소 8비트를 반전시키지 않은 송수신기
54FCT574TDB의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 급변 | |
| 엠에프르 | 레네스아스 전자공학 미국 Inc |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 마지막 시기 구입 |
| 기능 | 표준 |
| 타입 | 디-형 |
| 출력형 | 3중 상태입니다 |
| 요소 수 | 1 |
| 원소 당 비트의 숫자 | 8 |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 5V, 50pF에 있는 11 나노 초 |
| 트리거 타입 | 상승부 |
| 경향 - 낮은 출력 하이 | 15mA, 48mA |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 경향 - 정지하 (Iq) | 1 마 |
| 입력 커패시턴스 | 10 pF |
| 작동 온도 | -55' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 관통 홀 |
| 공급자 소자 패키지 | 20-CDIP |
| 패키지 / 건 | 20 CDIP (0.300 ", 7.62 밀리미터) |
| 베이스 상품 다수 | 54FCT574 |
54FCT574TDB의 특징
오우 표준, 한,와 Ｃ 등급
오우 저입력과 생산량 누출 ≤1uA (최대.)
오우 CMOS 전원 수준
오우 진실 TTL 입력과 출력 호환성 :
- VOH = 3.3V (typ.)
- VOL = 0.3V (typ.)
오우 하이 드라이브 출력 (-15mA 통합 개방형 하이퍼미디어, 48mA IOL)
오우는 제덱 스탠다드 18 내역을 만나거나 초과합니다
MIL-STD-883에 순응한 오우 군용품, 클래스 B와 DESC
(이원적인 표시되어 목록화됩니다)
오우 전원차단 불 가능 생산은 생생한 삽입을 허용합니다
다음과 같은 패키지에 이용할 수 있는 오우 :
- 산업적입니다 : SOIC, QSOP
- 군입니다 : 서딥, LCC
54FCT574TDB에 대한 기술
FCT574T는 진보적 이중금속 CMOS 기술을 사용하여 구축된 8비트 등록입니다. 이러한 등록은 a로 8 D 타입 플립 플롭으로 구성됩니다
공통 클록을 버퍼링했고, 3 주 출력 조절을 버퍼링했습니다. 출력 가능 (OE) 입력이 낮을 때, 8개 생산량은 가능해집니다. OE 입력이 높을 때, 출력은 고-임피던스 상태에 있습니다.
Ｄ 입력의 설정과 보류 시간 요구사항을 만나는 입력 데이터는 클락 입력의 로우-하이 천이 위의 큐 출력으로 옮겨집니다.
환경적이 & 54FCT574TDB의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 비 컴플라이언트한 로에스 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
