상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 복조기 |
|---|---|---|---|
| 학습 조직 주파수: | 400MHz ~ 6GHz | RF 주파수: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | 게인: | 6.9dB |
| 소음 지수: | 10.9dB | 경향 - 공급: | 245 마 |
제품 설명

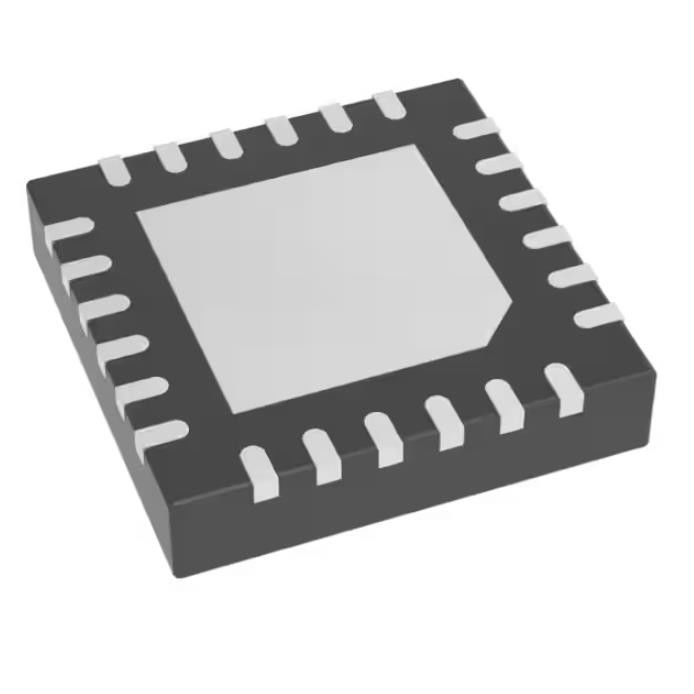

ADL5380ACPZ-R7 무선 RF 모듈 데모 IC 400mhz-6ghz 24lfcsp
RF 복조기 IC 400MHz ~ 6GHz 24-WFQFN 노출형 패드, CSP
사양 ADL5380ACPZ-R7
| 유형 | 설명 |
| 범주 | RF 및 무선 |
| RF 복조기 | |
| 제조업체 | 아나로그디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 복조기 |
| LO 주파수 | 400MHz ~ 6GHz |
| RF 주파수 | 400MHz ~ 6GHz |
| P1dB | 11.6dBm |
| 얻다 | 6.9dB |
| 노이즈 피겨 | 10.9dB |
| 전류 - 공급 | 245mA |
| 전압 - 공급 | 4.75V ~ 5.25V |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 24-WFQFN 노출형 패드, CSP |
| 공급자 장치 패키지 | 24-LFCSP(4x4) |
| 기본 제품 번호 | ADL5380 |
특징ADL5380ACPZ-R7
작동 RF 및 LO 주파수: 400MHz ~ 6GHz 입력 IP3
900MHz에서 30dBm
1900MHz에서 28dBm
입력 IP2: 900MHz에서 >65dBm
입력 P1dB(IP1dB): 900MHz에서 11.6dBm
노이즈 피겨(NF)
900MHz에서 10.9dB
1900MHz에서 11.7dB
전압 변환 이득: ~7dB
900MHz에서 직교 복조 정확도
위상 정확도: ~0.2°
진폭 밸런스: ~0.07dB
복조 대역폭: ~390MHz
베이스밴드 I/Q 드라이브: 200Ω으로 2Vpp
단일 5V 공급
애플리케이션~의ADL5380ACPZ-R7
셀룰러 W-CDMA/GSM/LTE
마이크로파 점대(다)점 라디오
광대역 무선 및 WiMAX
환경 및 수출 분류ADL5380ACPZ-R7
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
