상세 정보 |
|||
| 전압 - 출력 (Min/Fixed): | 1.24V | 전압 - 출력 (맥스): | 6 Ｖ |
|---|---|---|---|
| 경향 - 출력: | 15 마 | 허용한도: | ±0.5% |
| 경향 - 음극: | 100µA | 작동 온도: | -40°C ~ 85°C (TA) |
| 하이 라이트: | TLV431BIDBZR,15mA 단락 전압 기준 IC,1.24V 단락 전압 기준 IC |
||
제품 설명

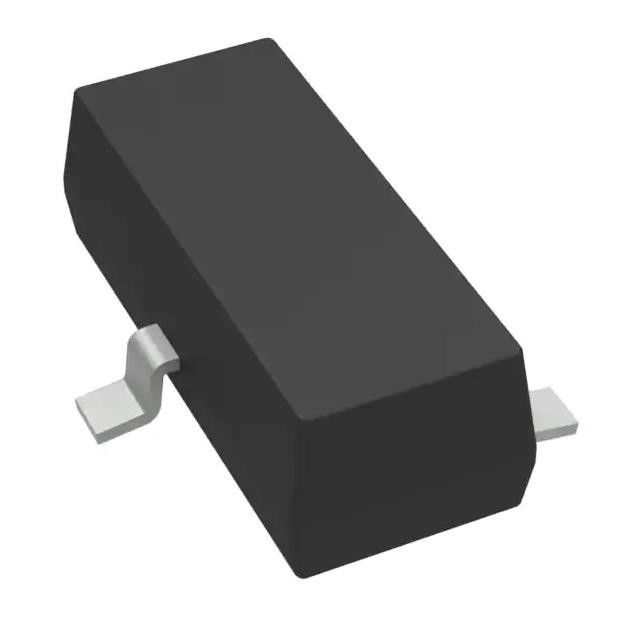

TLV431BIDBZR IC VREF SHUNT ADJ 0.5% SOT23-3 15 mA 1.24V 6 VV
셔트 전압 참조 IC 조절 1.24V 6 VV ±0.5% 15mA SOT-23-3
스펙 CC1206JRNPO9BN391
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 참조 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 참조 유형 | 셔트 |
| 출력 유형 | 조정 가능 |
| 전압 - 출력 (분 / 고정) | 1.24V |
| 전압 - 출력 (최대) | 6V |
| 전류 - 출력 | 15mA |
| 용인성 | ±00.5% |
| 온도 계수 | - |
| 소음 - 0.1Hz ~ 10Hz | - |
| 소음 - 10Hz ~ 10kHz | - |
| 전압 - 입력 | - |
| 전류 - 공급 | - |
| 전류 - 카토드 | 100μA |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TLV431 |
특징의CC1206JRNPO9BN391
• 저전압 작동, VREF = 1.24 V
• 조절 가능한 출력 전압, VO = VREF 6V
• 25°C의 기준 전압 허용량
TLV431B의 경우 0.5%
TLV431A의 경우 1%
TLV431의 1.5%
• 전형적 인 온도 변화
4mV (0°C ~ 70°C)
6mV (40°C~85°C)
11mV (40°C ~ 125°C)
• 낮은 작동 카토드 전류, 80 μA 전형적
• 0.25-Ω 전형적인 출력 저항
• 초소형 SC-70 패키지는 SOT-23-3보다 40% 더 작은 발자국을 제공합니다.
• TLVH431 및 TLVH432을 참조하십시오.
더 넓은 VKA (1.24V ~ 18V) 및 IK (80 mA)
추가 SOT-89 패키지
SOT-23-3 및 SOT-89 패키지에 대한 복수 피노트
• MIL-PRF-38535에 부합하는 제품,
다른 표시가 없는 한 모든 매개 변수는 테스트 됩니다.
가공은 반드시 모든 매개 변수 테스트를 포함하지 않습니다.
신청서의CC1206JRNPO9BN391
• 조절 가능한 전압 및 전류 참조
• 플라이백 SMPS의 2차 측면 규제
• 제너 대체
• 전압 모니터링
• 통합 참조 를 가진 비교 장치
환경 및 수출 분류의CC1206JRNPO9BN391
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
