상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 시타라트텀 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 핵심 프로세서: | ARM® Cortex®-A8 | 핵심 / 버스 폭의 수: | 1 핵심, 32-비트 |
| 속도: | 1.0GHz | 보조처리기 / DSP: | 멀티미디어; 네온™ SIMD |
제품 설명

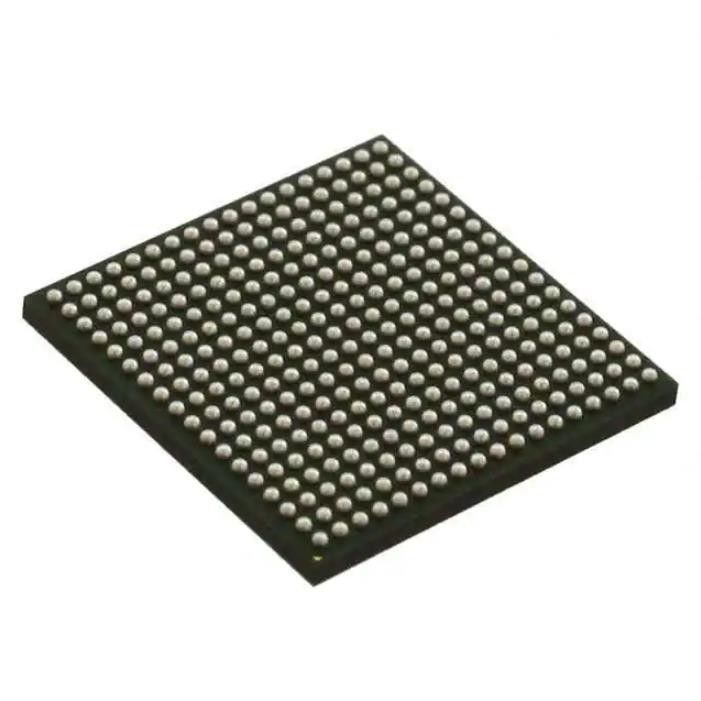

AM3352BZCZA100 무선 RF모듈 Ic 마이크로프로세서 유닛 시타라 1.0 기가헤르츠 324nfbga
ARM® Cortex®-A8 마이크로프로세서 IC 시타라트텀 1 핵심, 32-비트 1.0GHz 324-nfbga (15x15)
AM3352BZCZA100의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로프로세서 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 시타라트텀 |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | ARM® Cortex®-A8 |
| 핵심 / 버스 폭의 수 | 1 핵심, 32-비트 |
| 속도 | 1.0GHz |
| 보조처리기 / DSP | 멀티미디어 ; NEONTM SIMD |
| 램 제어기들 | LPDDR, DDR2, DDR3, DDR3L |
| 그래픽 가속 | 예 |
| 디스플레이와 인터페이스 제어기들 | LCD, 터치스크린 |
| 이더넷 | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| 전압 - 입출력 | 1.8V, 3.3V |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TJ) |
| 보안체 | 암호 기법, 난수 발생기 |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 324-lfbga |
| 공급자 소자 패키지 | 324-nfbga (15x15) |
| 추가적 인터페이스 | 통조림으로 만드시오 그러면 I2C, 맥아스피, 맥스피, MMC / SD / 전략 방위 구상국은 UART |
| 베이스 상품 다수 | AM3352 |
AM3352BZCZA100의 특징
1-GHz 시타라트텀 ARM® Cortex® -A8 32-비트 RISC 프로세서에 달하는 오우
- NEONTM SIMD 보조처리기
- 단일 오류 탐지 (패리티)과 L1 교육 중 32KB와 데이터 캐시 중 32KB
- 오류 수정 코드 (ECC)와 256KB의 L2 캐시
- 온칩 부트 롬 중 176KB
- 헌신적 RAM 중 64KB
- 대리 실행과 디버그 - JTAG
- 인터럽트 제어장치 (최고 128까지 일시중단 요청)
오우 내부 메모리 (공유된 L3 RAM)
- 다목적 온칩 메모리 컨트롤러 (OCMC) RAM 중 64KB
- 모든 마스터들에 접근하기 쉽습니다
- 빠른 슬립 해제를 위한 보유를 지원합니다
오우 외부 기억장치 인터페이스 (EMIF)
- mDDR(LPDDR), DDR2, DDR3, DDR3L 제어기 :
- 마드드르 : 200-MHz 시계 (400-MHz 자료 비율)
- DDR2 : 266-MHz 시계 (532-MHz 자료 비율)
- DDR3 : 400-MHz 시계 (800-MHz 자료 비율)
- DDR3L : 400-MHz 시계 (800-MHz 자료 비율)
- 16-비트 데이터 버스
- 전체 주소 지정 가능형 스페이스 중 1GB
- 1이지 x16 또는 2가지 x8 메모리 장치 구성을 지원합니다
- 다목적 메모리 제어기 (GPMC)
- 비동시성 메모리가 최고 7까지 칩 선택 (NAND와 공유한 탄력적 8-비트와 16-비트,도 또한, 혼합 NOR, SRAM)
- 4- 또는 8- 또는 16-비트 ECC를 지원하기 위해 BCH 부호를 사용합니다
- 1-비트 ECC를 지원하기 위해 해밍 코드를 사용합니다
- 오류 위치지정기 모듈 (ELM)
- BCH 알고리즘을 사용하여 발생된 신드롬 다항식으로부터 데이터 오류의 주소를 위치시키기 위해 GPMC와 함께 사용됩니다
- BCH 알고리즘을 기반으로 512-바이트 블록 에러 위치마다 4-와 8-와 16-비트를 지원합니다
오우 프로그램 가능한 실시간 부대 서브시스템과 인더스트리얼 통신 서브시스템 (PRU-ICSS)
- 이더캣과 같은 프로토콜을 지원합니다
오우 프로피버스, PROFINET과 EtherNet/IPTM과 많습니다
- 2개의 프로그램 가능하 실시간 유닛 (PRUs)
- 200 마하즈에서 작동할 수 있는 32-비트 로드 / 상점 RISC 프로세서
- 단일 오류 탐지 (패리티)과 교육 RAM 중 8KB
- 단일 오류 탐지 (패리티)과 8KB의 데이터 램
- 64-비트 축적자와 단일 사이클 32-비트 곱셈 장치
- 강화된 채 GPIO 모듈은 외부 신호에 ShiftIn/Out 지원과 대비 래치를 제공합니다
- 단일 오류 탐지 (패리티)과 12KB의 공유 램
- 각각 프루에 의해 접근하기 쉬운 세개 120-바이트 레지스터 뱅크
- 시스템 입력 사건을 다루는 인터럽트 제어장치 (INTC)
- PRU-ICSS 안에서 리소스에 내부이고 외부 마스터들을 연결하기 위한 로컬 상호접속 버스
- PRU-ICSS 안에 있는 주변 기기 :
- 흐름 콘트롤 핀과 한 UART 공항이 최고 12까지 MBP를 지원합니다
- 강화한 1는 (eCAP) 모듈을 사로잡습니다
- 이더캣과 같은 산업용 이더넷을 지원하는 두 미이 이더넷 포트
- 한 MDIO 공항
오우 전원과 리셋과 클럭 관리 (PRCM) 모듈
- 스탠바이와 딥 슬립 방식의 승하차를 제어합니다
- 수면 시퀀스화, 파워 도메인 스위치를 끄기 시퀀스화, 잠을 깨우는 시퀀스화와 파워 도메인 스위치온 시퀀스화에 대한 책임이 있습니다
- 시계
- 통합된 채 15- 내지 35-MHz 고주파 발진기는 다양한 시스템과 주변 클락을 위한 기준 클럭을 발생시키곤 했습니다
- 지원 개인 시계는 소비를 감소된 전력을 용이하게 하기 위해 서브시스템과 주변 기기에 대한 통제를 가능하게 하고 무력하게 합니다
- LCD 화소가 시간을 재는) 발생 시스템 시계 (마이크로프로세서 유닛 서브시스템, DDR 인터페이스, USB와 주변 기기 [MMC와 SD, UART, SPI, 나 2C], L3, L4, 이더넷, GFX [SGX530],에 대한 5 아드피볼스
AM3352BZCZA100의 애플리케이션
오우 게임 주변 장치
오우 홈과 산업 자동화
오우 소비자 의료 기구
오우 프린터
오우 현명한 통화 요금 시스템
오우 연결된 자동 판매기
오우 측량접시
오우 교육적 콘솔
오우 진보적 완구
환경적이 & AM3352BZCZA100의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
