상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 시타라트텀 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 핵심 프로세서: | ARM® Cortex®-A8 | 핵심 / 버스 폭의 수: | 1 핵심, 32-비트 |
| 속도: | 800MHz | 보조처리기 / DSP: | 멀티미디어; 네온™ SIMD |
| 하이 라이트: | AM3352BZCZD80,IC Mpu 시타라 800MHZ,Mpu 시타라 800MHZ 324NFBGA |
||
제품 설명

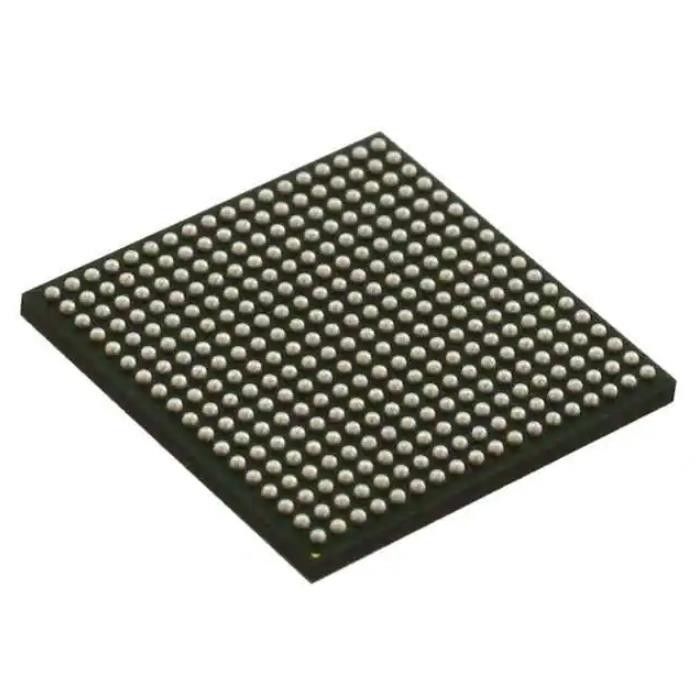

AM3352BZCZD80 무선 Rf 모듈 IC Mpu Sitara 800mhz 324nfbga
ARM® Cortex®-A8 마이크로프로세서 IC Sitara™ 1 코어, 32비트 800MHz 324-NFBGA(15x15)
사양 AM3352BZCZD80
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로프로세서 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 시타라™ |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 코어 프로세서 | ARM® Cortex®-A8 |
| 코어 수/버스 폭 | 1코어, 32비트 |
| 속도 | 800MHz |
| 코프로세서/DSP | 멀티미디어;네온™ SIMD |
| RAM 컨트롤러 | LPDDR, DDR2, DDR3, DDR3L |
| 그래픽 가속 | 예 |
| 디스플레이 및 인터페이스 컨트롤러 | LCD, 터치스크린 |
| 이더넷 | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY(2) |
| 전압 - I/O | 1.8V, 3.3V |
| 작동 온도 | -40°C ~ 90°C(TJ) |
| 보안 기능 | 암호화, 난수 생성기 |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 324-LFBGA |
| 공급자 장치 패키지 | 324-NFBGA(15x15) |
| 추가 인터페이스 | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| 기본 제품 번호 | AM3352 |
특징AM3352BZCZD80
• 최대 1GHz Sitara™ ARM® Cortex® -A8 32비트 RISC 프로세서
– NEON™ SIMD 보조 프로세서
– 32KB의 L1 명령어 및 32KB의 단일 오류 감지 기능이 있는 데이터 캐시(패리티)
– 오류 수정 코드(ECC)가 있는 256KB의 L2 캐시
– 176KB의 온칩 부트 ROM
– 64KB의 전용 RAM
– 에뮬레이션 및 디버그 - JTAG
– 인터럽트 컨트롤러(최대 128개의 인터럽트 요청)
• 온칩 메모리(공유 L3 RAM)
– 64KB 범용 온칩 메모리 컨트롤러(OCMC) RAM
– 모든 마스터에 액세스 가능
– 빠른 웨이크업을 위한 보존 지원
• 외부 메모리 인터페이스(EMIF)
– mDDR(LPDDR), DDR2, DDR3, DDR3L 컨트롤러:
– mDDR: 200MHz 클록(400MHz 데이터 속도)
– DDR2: 266MHz 클록(532MHz 데이터 속도)
– DDR3: 400MHz 클록(800MHz 데이터 속도)
– DDR3L: 400MHz 클록(800MHz 데이터 속도)
– 16비트 데이터 버스
– 총 주소 지정 가능 공간 1GB
– 1개의 x16 또는 2개의 x8 메모리 장치 구성 지원
– 범용 메모리 컨트롤러(GPMC)
– 최대 7개의 칩을 선택할 수 있는 유연한 8비트 및 16비트 비동기식 메모리 인터페이스(NAND, NOR, Muxed-NOR, SRAM)
– BCH 코드를 사용하여 4, 8 또는 16비트 ECC 지원
– 해밍 코드를 사용하여 1비트 ECC 지원
– 오류 로케이터 모듈(ELM)
– BCH 알고리즘을 사용하여 생성된 신드롬 다항식에서 데이터 오류의 주소를 찾기 위해 GPMC와 함께 사용
– BCH 알고리즘을 기반으로 512바이트 블록 오류 위치당 4비트, 8비트 및 16비트 지원
• 프로그래밍 가능한 실시간 단위 서브시스템 및 산업용 통신 서브시스템(PRU-ICSS)
– EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ 등과 같은 프로토콜 지원
– 프로그래밍 가능한 실시간 장치(PRU) 2개
– 200MHz에서 실행할 수 있는 32비트 로드/저장 RISC 프로세서
– 단일 오류 감지 기능이 있는 8KB의 명령어 RAM(패리티)
– 단일 오류 감지 기능이 있는 8KB의 데이터 RAM(패리티)
– 64비트 누산기가 있는 단일 사이클 32비트 곱셈기
– 향상된 GPIO 모듈은 외부 신호에서 ShiftIn/Out 지원 및 병렬 래치 제공
– 단일 오류 감지 기능이 있는 12KB의 공유 RAM(패리티)
– 각 PRU에서 액세스할 수 있는 3개의 120바이트 레지스터 뱅크
– 시스템 입력 이벤트 처리를 위한 인터럽트 컨트롤러(INTC)
– 내부 및 외부 마스터를 PRU-ICSS 내부 리소스에 연결하기 위한 로컬 상호 연결 버스
– PRU-ICSS 내부의 주변 장치:
– 흐름 제어 핀이 있는 UART 포트 1개, 최대 12Mbps 지원
– eCAP(Enhanced Capture) 모듈 1개
– EtherCAT과 같은 산업용 이더넷을 지원하는 2개의 MII 이더넷 포트
– 하나의 MDIO 포트
• PRCM(전원, 재설정 및 클록 관리) 모듈
– Stand-By 및 Deep-Sleep 모드의 시작 및 종료 제어
– 슬립 시퀀싱, 파워 도메인 스위치 오프 시퀀싱, 웨이크업 시퀀싱 및 파워 도메인 스위치 온 시퀀싱 담당
– 시계
– 다양한 시스템 및 주변 장치 클록을 위한 기준 클록을 생성하는 데 사용되는 통합 15~35MHz 고주파 발진기
– 하위 시스템 및 주변 장치에 대한 개별 클록 활성화 및 비활성화 제어를 지원하여 전력 소비 감소 촉진
– 시스템 클록을 생성하는 5개의 ADPLL(MPU 하위 시스템, DDR 인터페이스, USB 및 주변 장치[MMC 및 SD, UART, SPI, I 2C], L3, L4, 이더넷, GFX[SGX530], LCD 픽셀 클록)
애플리케이션~의AM3352BZCZD80
• 게임 주변기기
• 가정 및 산업 자동화
• 소비자 의료 기기
• 프린터
• 스마트 통행료 시스템
• 연결된 자판기
• 저울
• 교육용 콘솔
• 고급 장난감
환경 및 수출 분류AM3352BZCZD80
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
