상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 시타라트텀 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 전혀 새로운 디자인을 위해 |
| 핵심 프로세서: | ARM® Cortex®-A8 | 핵심 / 버스 폭의 수: | 1 핵심, 32-비트 |
| 속도: | 800MHz | 보조처리기 / DSP: | 멀티미디어; 네온™ SIMD |
제품 설명

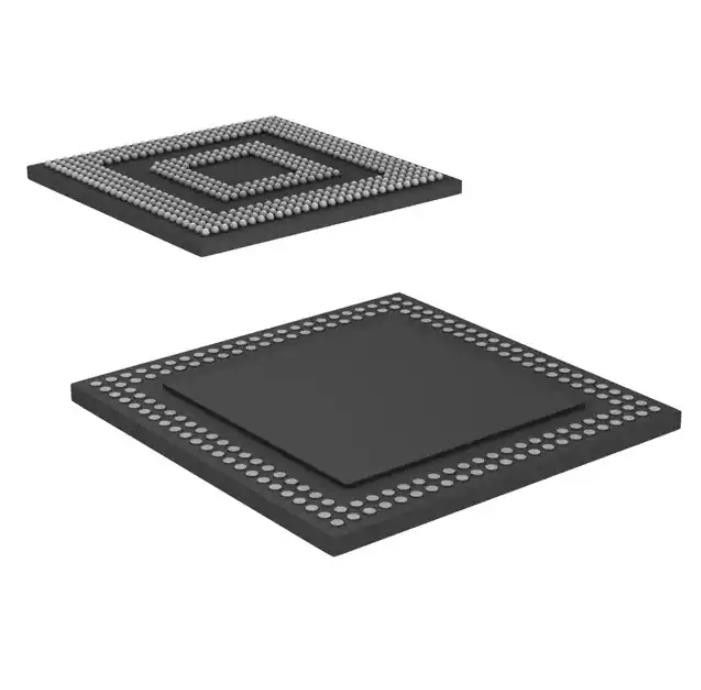

AM3703CBP 집적 회로 IC 칩 마이크로프로세서 유닛 시타라 800 마하즈 515fcbga
ARM® Cortex®-A8 마이크로프로세서 IC 시타라트텀 1 핵심, 32-비트 800MHz 515 POP-FCBGA (12x12)
AM3703CBP의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로프로세서 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 시타라트텀 |
| 패키지 | 트레이 |
| 제품 상태 | 전혀 새로운 디자인을 위해 |
| 핵심 프로세서 | ARM® Cortex®-A8 |
| 핵심 / 버스 폭의 수 | 1 핵심, 32-비트 |
| 속도 | 800MHz |
| 보조처리기 / DSP | 멀티미디어 ; NEONTM SIMD |
| 램 제어기들 | SDRAM |
| 그래픽 가속 | 부정 |
| 디스플레이와 인터페이스 제어기들 | LCD |
| 이더넷 | - |
| SATA | - |
| USB | USB 2.0 (4) |
| 전압 - 입출력 | 1.8V |
| 작동 온도 | 0' Ｃ ~ 90' Ｃ (TJ) |
| 보안체 | - |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 515-wfbga, FCBGA |
| 공급자 소자 패키지 | 515 POP-FCBGA (12x12) |
| 추가적 인터페이스 | HDQ/1-Wire, I2C, 맥브스피, 맥스피, MMC / SD / 전략 방위 구상국, UART |
| 베이스 상품 다수 | AM3703 |
AM3703CBP의 특징
오우 AM3715/03 시타라 팔 마이크로프로세서 :
- OMAPTM 3 구조로 적합합니다
- 시타라트텀 ARM® 마이크로프로세서 (마이크로프로세서 유닛) 서브시스템
1-GHz 시타라트텀 ARM® CortexTM-A8 핵심에 달하는 오우는 또한 300, 600, 및 800-MHz 작동을 지지합니다
오우 NEONTM SIMD 보조처리기
- POWERVR SGXTM 그래픽 엑셀러레이터 (단지 AM3715)
최고 20 MPoly/sec을 전달하는 오우 타일 기본 구조
오우 유니버셜 기준화할 수 있는 쉐이더 엔진 : 화소와 버텍스 섀이더 기능성을 통합시키는 멀티스레드 엔진
오우 산업 기준 API 지원 : 오픈글레스 1.1과 2.0, OpenVG1.0
오우 결이 고운 작업 전환과 부하 조절과 전원관리
오우 프로그램 가능한 고급 품질 이미지 반 정렬
- 외부 기억장치 인터페이스 :
오우 SDRAM 제어기 (SDRC)
- 1G-바이트 전체 어드레스 공간과 16, 32 약간 메모리 컨트롤러
- 저동력 SDRAM에 접속됩니다
- SDRAM 메모리스케쥴러 (SM)와 회전 엔진
오우 다용도읜 메모리 컨트롤러 (GPMC)
- 16비트 넓은 다중 어드레스 / 데이터 버스
- 칩 선택 핀 당 128M-바이트 주소공간과 최고 8까지 칩 선택 핀
- NOR 플래시와의 글루리스 인터페이스, 낸드 플래쉬 (ECC가 코드 계산을 과장된 연기를 하면서), SRAM 앤드슈도 SRAM
- 맞춤 논리 (FPGA, CPLD, 아식스, 기타 등등.)와의 인터페이스에 대한 탄력적 비동시적 프로토콜 제어
- 복합적이지 않은 주소 / 데이터 모드 (제한된 2K-바이트 주소공간)
- 1.8-V 입출력과 3.0-V (단지 MMC1), 1.1-V 적응할 수 있는 코어 논리 전압 기록에 대한 0.9-V 내지 1.2-V 적응 프로세서 중심부 전압 0.9-V : 이것들은 채무 불이행 작동 성능 포인트 (오프) 전압이고, 스마트리플렉스 아브스를 사용하여 하한값에 최적화될 수 있습니다.
- 상업적이고 산업적이고 확대된 온도 그레이드
- 직렬 통신
오우 5 멀티 채널 버퍼드 시리얼 포트 (McBSPs)
- 512 바이트 전송 / 수신 버퍼 (McBSP1/3/4/5)
- 5K-바이트 전송 / 수신 버퍼 (McBSP2)
- 측음 핵심 지지체 (McBSP2와
필터와 게인과 혼합 작동을 위한 유일한 3)
- I2S와 PCM 장치와의 직접적인 인터페이스와 Ｔ 버스
- 128 채널 전송 / 수신 모드
오우 네 마스터 / 노예 다중채널 직렬 포트는 (McSPI) 공항을 조화시킵니다
오우 고속 / 전속도 / 저속 USB OTG 서브시스템 (12-/8-핀 ULPI 인터페이스)
오우 고속 / 전속도 / 저속 다중 포트 USB 숙주 서브시스템
- 12-/8-핀 ULPI 인터페이스 또는 6-/4-/3-Pin 직렬 인터페이스
오우 한 HDQ/1-Wire 인터페이스
적외선 데이터 통신 [IrDA]와 오우 네 UART (1과 소비자 적외선 [CIR] 방식)
AM3703CBP의 애플리케이션
성능과 힘의 이 균형은 장치가 다음과 같은 예 애플리케이션을 지원할 수 있게 허락합니다 :
오우 휴대용 데이터 단말기
오우 네비게이션
오우 자동차 인포테인먼트
오우 게임
오우 의료 영상
오우 홈 오토메이션
오우 인간 기계 인터페이스
오우 산업 제어
오우 테스트와 측정
오우 통합보드 컴퓨터
환경적이 & AM3703CBP의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
