상세 정보 |
|||
| 패키지: | 트레이 | 제품 상태: | 활동가 |
|---|---|---|---|
| 핵심 프로세서: | AVR | 핵심 사이즈: | 8-비트 |
| 속도: | 16MHz | 연결성: | SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 27 |
제품 설명

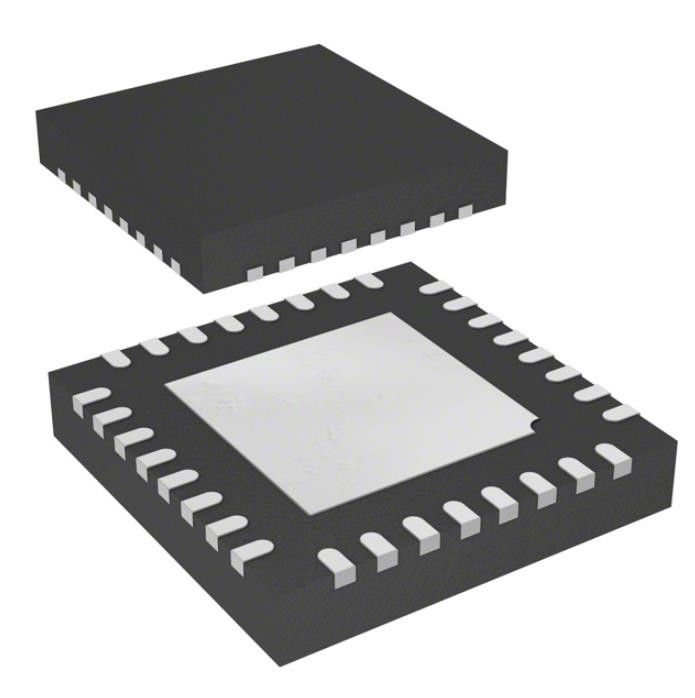

AT90PWM3B-16MU 집적 회로 IC 칩 Mcu 8비트 8kb 플래시 32qfn
AVR AVR® 90PWM 조명 마이크로컨트롤러 IC 8-비트 16MHz 8KB (8K x 8) 순간 32-qfn (7x7)
AT90PWM3B-16MU의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | AVR® 90PWM 조명 |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | AVR |
| 핵심 사이즈 | 8-비트 |
| 속도 | 16MHz |
| 연결성 | SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 27 |
| 프로그램 메모리 규모 | 8KB (8K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 512 Ｘ 8 |
| RAM 사이즈 | 512 Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 11x10b ; 인수 인도 1x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-VQFN 노출된 패드 |
| 공급자 소자 패키지 | 32-qfn (7x7) |
| 베이스 상품 다수 | AT90PWM3B |
AT90PWM3B-16MU의 특징
오우 고성능, 저 소비 전력 Atmel® AVR® 8 비트 마이크로컨트롤러
오우 진보적 RISC 구조
- 129가지 강력한 교육 - 대부분의 클럭 주기 실행
- 32 Ｘ 8 범용 작업 레지스터
- 완전히 정전기 동작
- 마하즈 당 최고 1까지 MIPS 처리량
- 온칩 2 사이클 곱셈 장치
오우 데이터와 비휘발성 프로그램 메모리
- 내부 시스템 프로그램 가능한 프로그램 메모리의 8K 바이트 플래시
오우 내구성 : 10,000 기입 /는 사이클을 없앱니다
- 독립적 로크 비트와 선택적 부트 코드 부문
온칩 부팅 프로그램에 의해 프로그래밍하는 오우 내부 시스템
오우 진실 기록 시 판독 동작
- 내부 시스템 프로그램 가능한 EEPROM의 512 바이트
오우 내구성 : 100,000 기입 /는 사이클을 없앱니다
- 512 바이트 내부의 SRAM
- 보안상인 플래시 프로그램과 이이피롬 데이터를 위한 프로그래밍 잠금장치
칩 오류 수정 인터페이스 (debugWIRE) 위의 오우
오우 주변 형상
- 4번 비트 해상도 강화와 2 또는 3시 12분 비트 고속도 PSC (전력단 제어기들)
탄력적 무효 시간과 오우 빈 중첩된 인버트된 PWM 출력 핀
PWM 듀티 싸이클 오우 변수와 주파수
모든 PWM 등록의 오우 동시에 일어나는 업데이트
이벤트 구동 PFC 실행을 위한 오우 자동차 정지 기능
150개 킬로 헤르츠 출력 주파수로 오우 25 이하 Hz 스텝 폭
4 출력 핀과 출력 매트릭스와 오우 PSC2
- 분리 프리스케일러와 캡처 모드와 1시 8분 비트 범용 목적 타이머 / 반대
- 분리 프리스케일러와 1시 16분 비트 범용 목적 타이머 / 반대, 비교 방식과 캡처 모드
- 프로그램 가능한 일련 범용 동기／비동기 송수신 회로
오우 표준 UART 방식
달리 통신을 위한 오우 16/17 비트 이상성 방식
- 마스터 / 종속부 SPI 직렬 인터페이스
- 10 비트 ADC
오우 최고 11까지 단일 종결 채널과 2개의 전 차동 ADC 채널 쌍
오우 프로그램 가능한 이득값 (차별적 채널 위의 5x, 10x, 20x, 40x)
오우 내부 기준 전압
- 10 비트 DAC
- 비교 전압을 조정하기 위한 2 또는 저항 어레이와 3 아날로그 비교기
- 4 외부는 중단합니다
- 분리된 온칩 발진기와 프로그램 가능한 감시 타이머
오우 특별한 마이크로컨트롤러 특징
- 저전력 아이들과 소음 감소와 파워 다운 모드
- 파워 온 리셋과 프로그램 가능한 전압 저하 탐지
- 비트 프로그래머블 입출력 공간 (4 바이트)에서 기 배열
AT90PWM3B-16MU의 애플리케이션
이 문서화는 장치의 다양한 영역을 사용하는 방법을 간략하게 보여주는 단순한 코드 샘플을 포함합니다. 부분 지정 헤더 파일이 편집 전에 포함되라고 이러한 코드 샘플은 추정합니다. 전혀 모든 C 컴파일러 상인이 비트 정의를 헤더 파일에 포함시키지는 않고 Ｃ에 인터럽트 처리가 컴파일러 의존하다는 것을 알고 있으세요. 보다 상세한 설명을 위해 C 컴파일러 문서화로 확인하세요.
환경적이 & AT90PWM3B-16MU의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
