상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 타입: | 트스르크스 + MCU | RF 가족 / 표준: | 일반적 ISM < 1GHz |
| 변조: | FSK, 질문합니다 | 주파수: | 315MHz, 434MHz, 868MHz, 915MHz |
| 자료 비율 (맥스): | 120kbpsDT | 전원 - 생산: | 14.5dBm |
제품 설명
ATA5833-WNQW 무선 전신 RF모듈 Ic 무선주파수 Txrx+Mcu Ism<1ghz 32vfqfn="">
IC RF 트스르크스 + MCU 일반적 ISM < 1GHz="" 315MHz="">
ATA5833-WNQW의 상술
| 타입 | 기술 |
| 범주 | RF와 무선 전신 |
| RF 송수신기 IC | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 타입 | 트스르크스 + MCU |
| RF 가족 / 표준 | 일반적 ISM < 1GHz=""> |
| 프로토콜 | - |
| 변조 | FSK, 질문합니다 |
| 주파수 | 315MHz, 434MHz, 868MHz, 915MHz |
| 자료 비율 (맥스) | 120 킬로보우 |
| 전원 - 생산 | 14.5dBm |
| 민감도 | -125dBm |
| 메모리 용량 | 24kB ROM |
| 직렬 인터페이스 | SPI |
| GPIO | 2 |
| 전압 - 공급 | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| 경향 - 수용 | 9.8mA |
| 경향 - 전송 | 9.4mA ~ 13.8mA |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ |
| 증가하는 타입 | 표면 부착 |

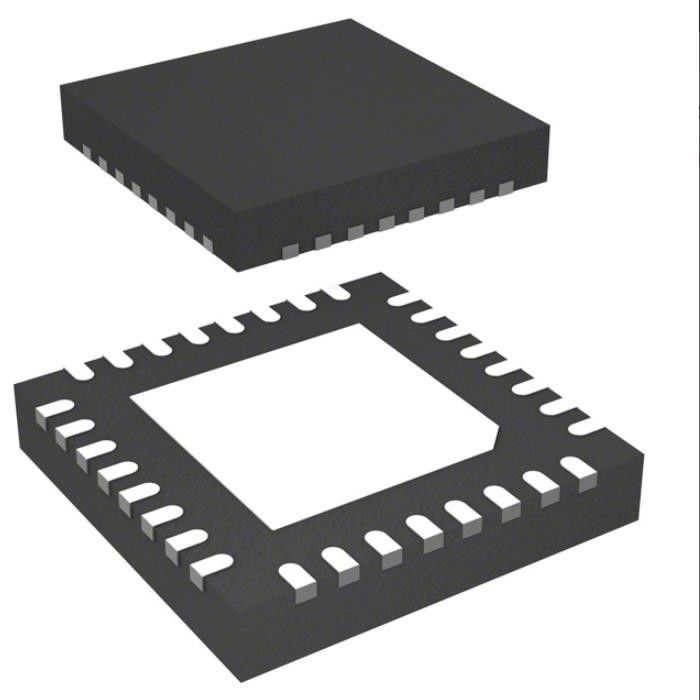

| 패키지 / 건 | 32-VFQFN 노출된 패드 |
| 공급자 소자 패키지 | 32-qfn (5x5) |
| 베이스 상품 다수 | ATA5833 |
ATA5833-WNQW의 특징
1Kbyte SRAM과 ● AVR® 마이콤 코어와 펌웨어(ROM)의 24Kbyte RF 자료실
● Atmel® ATA5831 : 사용자 플래시 중 20Kbyte
● 아트멜 ATA5832 : 사용자 ROM 중 20Kbyte
● 아트멜 ATA5833 : 어떤 사용자 메모리 - 단지 펌웨어에서 RF 자료실
● 지원받는 주파수 범위
● 저주파 대역 310MHz 내지 318MHz, 418MHz 내지 477MHz
● 하이밴드 836MHz 내지 956MHz
1 24.305MHz 크리스탈과 ● 315.00MHz/433.92MHz/868.30MHz와 915.00MHz
● 저소비 전류
르크스모드 (저주파 대역), 21 부인 사이클 3채널 폴링을 위한 1.2mA를 위한 ● 9.8mA
트스모드 (저주파 대역, Pout = 6dBm / 10dBm)를 위한 ● 9.4mA/13.8mA
5nA (Vs = 3.6V와 T = 85' Ｃ에 있는 최대 600nA)의 ● 전형적 어브f모드 경향
● 프로그램가능 출력은 +14.5dBm에게 -12dBm (0.4dB 단계)을 강화합니다
ARIB STD-T96의 0dBm 클래스 ● 지원
모듈화된 PA 출력 신호의 비띠너비를 감소시키기 위해 형성하는 ● 애스크
● 입력 1dB 압축점
● -48dBm (가득 찬 감도 수준)
● -20dBm (능동 안테나 감폭)
비율-N PLL과 ● 프로그램 가능한 채널 주파수
저주파 대역을 위한 ● 93Hz 결의안
하이밴드를 위한 ● 185Hz 결의안
±93kHz에 대한 ● FSK 일탈 ±0.375kHz
● FSK 민감도 (맨체스터는 433.92MHz에 코드화되었습니다)
20Kbit/s f = ± 20kHz에 있는 ● -108.5dBm BWIF = 165kHz
10Kbit/s f = ± 10kHz에 있는 ● -111dBm BWIF = 165kHz
5Kbit/s f = ± 5kHz에 있는 ● -114dBm BWIF = 165kHz
0.75Kbit/s f = ± 0.75kHz에 있는 ● -122.5dBm BWIF = 25kHz
● 애스크 민감도 (맨체스터는 433.92MHz에 코드화되었습니다)
20Kbit/s BWIF = 80kHz에 있는 ● -110.5dBm
0.5Kbit/s BWIF = 25kHz에 있는 ● -125dBm
● 프로그램 가능한 르크스-IF 대역폭 25kHz 내지 366kHz (대략 10% 단계)
ATA5833-WNQW의 애플리케이션
송수신기는 다음과 같은 적용 분야에서 사용되도록 설계됩니다 :
● 원격 시동 시스템 (RKE)
● 수동적인 엔트리는 시스템 (PEG)를 가게 합니다
● 타이어 공기압 측정 시스템 (TPM, TPMS)
● 원격 스타트 시스템 (RS)
● 원격 제어 시스템, 예를 들어, 차고 도어 오프너
● 현명한 RF 앱
● 원격측정 시스템
환경적이 & ATA5833-WNQW의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
