상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | AVR |
|---|---|---|---|
| 핵심 사이즈: | 8-비트 | 속도: | 20MHz |
| 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 32 | 프로그램 메모리 규모: | 64KB (32K x 16) |
| 하이 라이트: | ATMEGA644PA-AUR IC 회로,64KB 플래시 44TQFP Mcu 8비트,44TQFP ATMEGA644PA-AUR |
||
제품 설명

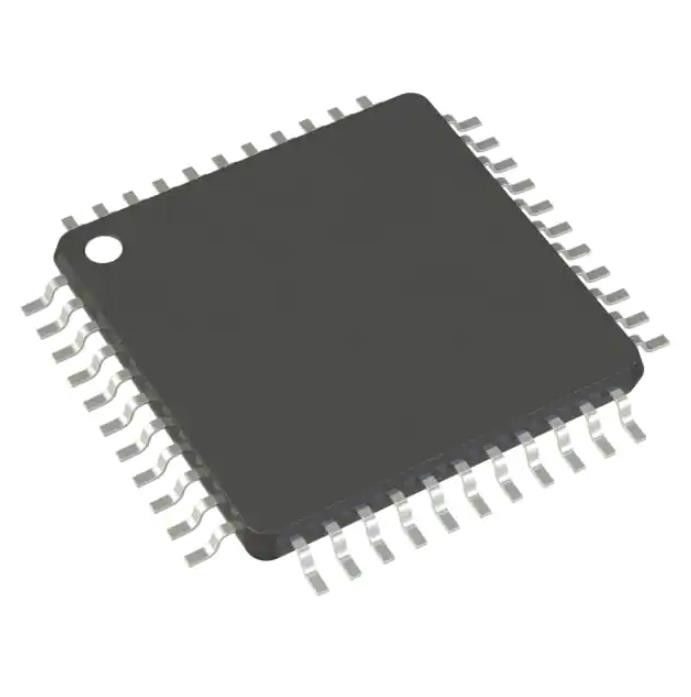

ATmega644PA-AUR집적 회로 IC 칩MCU 8비트 64kb 플래시 44tqfp
AVR AVR® ATmega 마이크로 컨트롤러 IC 8비트 20MHz 64KB(32K x 16) 플래시 44-TQFP(10x10)
사양ATmega644PA-AUR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 마이크로칩 기술 |
| 시리즈 | AVR® ATmega |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 코어 프로세서 | AVR |
| 코어 크기 | 8비트 |
| 속도 | 20MHz |
| 연결성 | I²C, SPI, UART/USART |
| 주변기기 | 절전 감지/재설정, POR, PWM, WDT |
| I/O 수 | 32 |
| 프로그램 메모리 크기 | 64KB(32K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 2K x 8 |
| RAM 크기 | 4K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.8V ~ 5.5V |
| 데이터 변환기 | A/D 8x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 44-TQFP |
| 공급자 장치 패키지 | 44-TQFP(10x10) |
| 기본 제품 번호 | ATMEGA644 |
특징ATmega644PA-AUR
•고성능, 저전력 8비트 AVR® 마이크로컨트롤러
• 고급 RISC 아키텍처
• 131개의 강력한 명령어 – 대부분의 단일 클럭 사이클 실행
• 32 × 8 범용 작업 레지스터
• 완전히 정적 작동
• 20MHz에서 최대 20MIPS 처리량
• 온칩 2주기 승수
• 내구성이 뛰어난 비휘발성 메모리 세그먼트
• 16/32/64/128KBytes의 시스템 자체 프로그래밍 가능 플래시 프로그램 메모리
• 512/1K/2K/4KBytes EEPROM
• 1/2/4/16KBytes 내부 SRAM
• 쓰기/지우기 주기: 10,000 플래시/100,000 EEPROM
• 데이터 보존: 85°C에서 20년/25°C에서 100년(1)
• 독립적인 잠금 비트가 있는 선택적 부트 코드 섹션
• 온칩 부트 프로그램에 의한 인시스템 프로그래밍
• 진정한 쓰기 중 읽기 작업
• 소프트웨어 보안을 위한 프로그래밍 잠금
• QTouch® 라이브러리 지원
• 정전식 터치 버튼, 슬라이더 및 휠
• QTouch 및 QMatrix™ 획득
• 최대 64개의 감지 채널
• JTAG(IEEE 표준 1149.1 준수) 인터페이스
• JTAG 표준에 따른 경계 스캔 기능
• 광범위한 온칩 디버그 지원
• JTAG 인터페이스를 통한 플래시, EEPROM, 퓨즈 및 잠금 비트 프로그래밍
카운터 단위ATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P는 저주파 수정 발진기와 타이머/카운터 발진기에 동일한 유형의 수정 발진기를 사용합니다.오실레이터 및 수정 요구 사항에 대한 자세한 내용은 43페이지의 "저주파 수정 발진기"를 참조하십시오.이 장치는 외부 32.768kHz 시계 수정 또는 외부 클록 소스에서 타이머/카운터2를 작동할 수 있습니다.자세한 내용은 40페이지의 "클럭 소스 연결"을 참조하십시오.외부 클록 소스를 TOSC1에 적용하는 것은 ASSR 레지스터의 EXTCLK가 논리 1에 기록된 경우 수행할 수 있습니다.32.768kHz 시계 크리스탈 대신 외부 클록을 입력으로 선택하는 방법에 대한 자세한 내용은 163페이지의 "OCR2B – 출력 비교 레지스터 B"를 참조하십시오.
환경 및 수출 분류ATmega644PA-AUR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
