상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | AVR |
|---|---|---|---|
| 핵심 사이즈: | 8-비트 | 속도: | 16MHz |
| 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 53 | 프로그램 메모리 규모: | 64KB (32K x 16) |
| 하이 라이트: | ATMEGA64A-AUR IC 칩,MCU ATMEGA64A-AUR,8비트 마이크로컨트롤러 64KB 64TQFP |
||
제품 설명

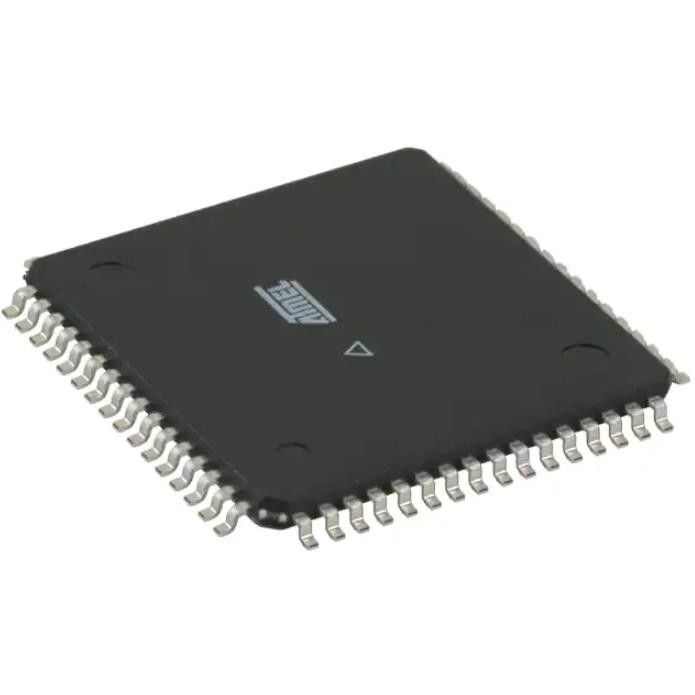

ATMEGA64A-AUR 집적 회로 IC 칩 Mcu 8비트 64kb 플래시 64tqfp
AVR AVR® ATmega 마이크로컨트롤러 IC 8-비트 16MHz 64KB (32K x 16) 순간 64-tqfp (14x14)
ATMEGA64A-AUR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | AVR® ATmega |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | AVR |
| 핵심 사이즈 | 8-비트 |
| 속도 | 16MHz |
| 연결성 | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 53 |
| 프로그램 메모리 규모 | 64KB (32K x 16) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 2K Ｘ 8 |
| RAM 사이즈 | 4K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 8x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-TQFP |
| 공급자 소자 패키지 | 64-tqfp (14x14) |
| 베이스 상품 다수 | ATMEGA64 |
ATMEGA64A-AUR의 특징
오우 고성능, 저전력 아트멜 AVR 8비트 마이크로컨트롤러
오우 진보적 RISC 구조
- 130이지 강력한 교육 - 대부분의 단일 클럭 사이클 실행
- 32 × 8 범용 작업 레지스터 + 주변 기기 콘트롤레지스터
- 완전히 정전기 동작
- 16MHz에 있는 최고 16MIPS까지 처리량
- 온칩 2 사이클 곱셈 장치
오우 높은 내구성 비휘활성 메모리 부분
- 내부 시스템 자체 프로그램 가능 순간의 프로그램 메모리 중 64Kbytes
- 2Kbytes EEPROM
- 4Kbytes 내부의 SRAM
- /에게 삭제 주기를 쓰세요 : 10,000 Flash/100,000 EEPROM
- 데이터 유지 : 85' 25에 있는 C/100년' C(1)에 있는 20년
- 독립적 로크 비트와 선택적 부트 코드 부문
온칩 부팅 프로그램에 의해 프로그래밍하는 오우 내부 시스템
오우 진실 기록 시 판독 동작
- 위로 64개 킬로바이트 선택적 외부 메모리 공간에
- 소프트웨어 보안을 위한 프로그래밍 잠금장치
- 인시스템 프로그래밍을 위한 SPI 인터페이스
오우 JTAG (IEEE std. 1149.1개 순응하는) 인터페이스
- JTAG 표준에 따라 역량을 경계 스캐닝합니다
- 광범위한 온칩 디버그 지원
ATMEGA64A-AUR의 ATmega103 호환 방식
2, 단지 비동기식 모드 대신에 오우 한 범용 동기／비동기 송수신 회로. 오직 전송 속도 레지스터의 8 최하위 비트만을 이용 가능합니다.
3대 비교 등록기와 2시 16분 비트 타이머 / 반대 대신에 2대 비교 등록기와 오우 1시 16분 비트 타이머 / 반대.
오우 2가닥 도선 직렬 인터페이스는 지원받지 않습니다.
Ｃ가 인 오우 공항은 단지 출력했습니다.
오우 공항 Ｇ는 단지 대체 기능 (전혀 일반적 입출력 포트)을 제공합니다.
오우 공항 Ｆ는 ADC에 입력된 아날로그뿐만 아니라 디지털 입력 전용의 역할을 합니다.
오우 부트 로더 역량은 지원받지 않습니다.
오우 내부의 눈금매겨진 RC 발진기의 주파수를 조정하는 것은 가능하지 않습니다.
오우 외부 기억장치 인터페이스가 일반적 입출력을 위한 어떠한 어드레스 핀도 공개하고 또한 다른 외부 메모리 어드레스 섹션에 다른 대기 상태를 구성할 수 없습니다.
게다가 오우, ATmega103에 그것을 더 적합하게 하기 위한 몇몇 다른 사소한 차이가 있습니다 :
오우 유일한 EXTRF와 PORF는 MCUCSR에 존재합니다.
오우 시한 순서는 감시기 시간 경과 변화를 요구하지 않았습니다.
오우 외부 인터럽트 핀 3 - 0은 단지 수준 일시정지의 역할을 합니다.
오우 범용 동기／비동기 송수신 회로가 어떤 선입선출 버퍼도 가지고 있지 않아서 데이터 오버런은 빨라집니다
환경적이 & ATMEGA64A-AUR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
