상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 타입: | 트스르크스 + MCU | RF 가족 / 표준: | 블루투스 |
| 프로토콜: | 블루투스 V5.1 | 변조: | FSK |
| 주파수: | 2.4GHz | 자료 비율 (맥스): | 2Mbps |
| 하이 라이트: | CC2640R2FRSMT IC 무선주파수,32VQFN 에이드 칩,BLE 5.1 CC2640R2FRSMT |
||
제품 설명
BQ25050DQCR 무선 RF모듈 Ic 속솜 치그 니켈-이온 1 휴대폰 10wson

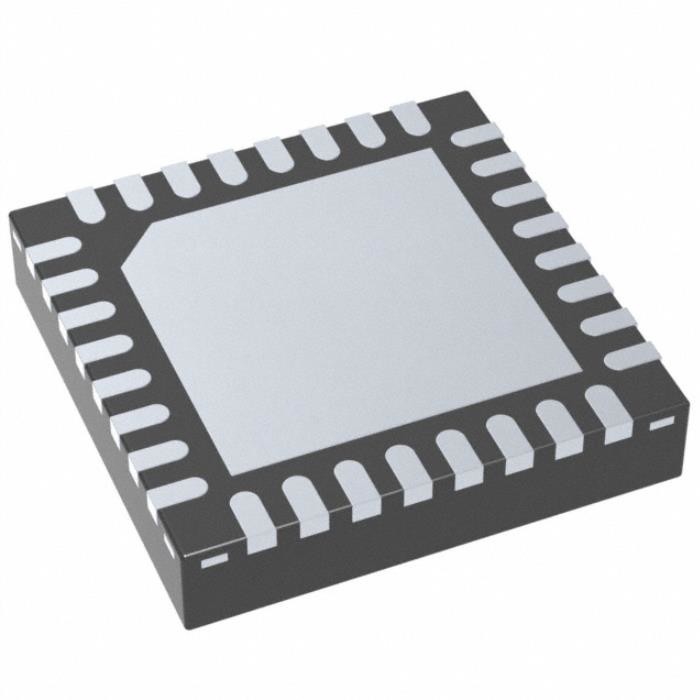

CC2640R2FRSMT 무선 전신 RF모듈 IC RF TXRX+MCU BLE 5.1 32VQFN
IC RF 트스르크스 + MCU 블루투스 블루투스 v5.1 2.4GHz 32-VFQFN 노출된 패드
BQ25050DQCR의 상술
| 타입 | 기술 |
| 범주 | RF와 무선 전신 |
| RF 송수신기 IC | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 심플링크티엠 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 타입 | 트스르크스 + MCU |
| RF 가족 / 표준 | 블루투스 |
| 프로토콜 | 블루투스 v5.1 |
| 변조 | FSK |
| 주파수 | 2.4GHz |
| 자료 비율 (맥스) | 2Mbps |
| 전원 - 생산 | 5dBm |
| 민감도 | -97dBm |
| 메모리 용량 | 128kB 플래시, 20kB RAM |
| 직렬 인터페이스 | I2C, I2S, SPI, UART |
| GPIO | 10 |
| 전압 - 공급 | 1.8V ~ 3.8V |
| 경향 - 수용 | 5.9mA |
| 경향 - 전송 | 9.1mA |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-VFQFN 노출된 패드 |
| 공급자 소자 패키지 | 32-vqfn (4x4) |
| 베이스 상품 다수 | CC2640 |
BQ25050DQCR의 특징
오우 마이크로컨트롤러
- 강력한 Arm® Cortex®-M3
- EEMBC CoreMark® 스코어 : 142
- 48-MHz 클럭 속도까지
- 내부 시스템 프로그램 가능한 플래시 중 128KB를 포함하는 275KB의 비휘발성 메모리
- 시스템 SRAM의 최고 28KB까지, 20KB가 극히 낮은 누출 SRAM입니다
- 저장소 또는 시스템 램 사용을 위한 8KB의 SRAM
- 2-핀 크제이태그와 JTAG가 결함을 제거합니다
- 지원 전파 방송 업그레이드 (OTA)
오우 극히 낮은 전력 센서 제어기
- 시스템 중 나머지로부터의 깡통 실행 자치
- 16비트 구조
- 코드와 자료를 위한 극히 낮은 누출 SRAM 중 2KB
드라이버, TI-RTOS를 위치시킨 오우 유효 코드 사이즈 구조와 더 많게 하기 위한 ROM에서 Bluetooth® 소프트웨어는 응용에 이용 가능하여서 번쩍거립니다
BQ25050DQCR의 애플리케이션
오우 집과 빌딩 자동화
- 연결된 장치
- 조명
- 스마트 잠금장치
- 게이트웨이
- 보안 시스템
오우 인더스트리얼
- 공장 자동화
- 자산 추적과 관리
오우 스포츠와 적합성
- 착용할 수 있는 체력과 활동 모니터
- 현명한 추적자들
- 환자 모니터
- 헬스 기구
오우 에이치아이디
- 게임
- 위치 입력 장치 (무선 키보드와 마우스)
BQ25050DQCR의 다른 특징
오우 RoHS-순응하는 패키지
- 2.7 밀리미터 × 2.7 밀리미터 YFV DSBGA34 (14 GPIOs)
- 4 밀리미터 × 4 밀리미터 RSM VQFN32 (10 GPIOs)
- 5 밀리미터 × 5 밀리미터 RHB VQFN32 (15 GPIOs)
- 7 밀리미터 × 7 밀리미터 RGZ VQFN48 (31 GPIOs)
오우 주변 기기
- 전 디지털형 주변적 핀은 어떠한 GPIO으로도 라우팅될 수 있습니다
- 4 다용도의 타이머 모듈 (8시 16분 비트 또는 비트 타이머들 4시 32분명, PWM 각각)
- 12 비트 ADC, 200-ksamples/s, 8 채널 아날로그 먹스
- 연속적인 시간 비교기
- 극히 낮은 전력 아날로그 비교기
- 프로그램 가능한 전류원
- UART, I2C와 I2S
- 2× SSI (SPI, 마이크로와이어, TI)
- 실시간 클록 (RTC)
- AES-128 보안 모듈
- 순수 난수 생성기 (TRNG)
- 여덟개의 축전형 감지 버튼을 위한 지원
- 통합된 온도 센서
오우 외부 시스템
- 온칩 내부 DC / dc 컨버터
- CC2590과 CC2592 레인지확장기와의 빈틈없는 통합
- 극소수의 외부 부품
- 모든 VQFN 패키지에서 심플링크티엠 CC2640과 CC2650 장치와 핀 호환
- 7 밀리미터 Ｘ 7 밀리미터 VQFN의 장치가 패키징하는 심플링크티엠 CC2642R와 CC2652R와 핀 호환
- VQFN이 패키징하는 4 밀리미터 × 4 밀리미터와 5 밀리미터 × 5 밀리미터에 심플링크티엠 CC1350 장치와 핀 호환
오우 저 소비 전력
- 광폭 공급 전압 범위
오우 정상 작동 : 1.8 3.8 Ｖ에
오우 외부 규제 기관 방식 : 1.7 1.95 Ｖ에
- 활성-모드 RX : 5.9 마
- 0 데이터 베이스 관리 프로그램에 있는 활성-모드 TX : 6.1 마
- +5 데이터 베이스 관리 프로그램에 있는 활성-모드 TX : 9.1 마
- 활성-모드 MCU : 61 uA/MHz
- 활성-모드 MCU : 48.5 CoreMark/mA
- 활성-모드 센서 제어기 : 0.4mA + 8.2 uA/MHz
- 대기중입니다 : 1.1 uA (운영하는 RTC와 RAM / CPU 보유)
- 중단 : 100 nA (외부 사건에 깨어나세요)
오우 RF 부문
- Bluetooth® 저 에너지 5.1과 이른 르 상술로 적합한 2.4-GHz 무선 송수신기
- 우수한 수신기 감도 (BLE을 위한 -97 데이터 베이스 관리 프로그램)과 선택성과 저지 성능
- BLE을 위한 102 dB의 링크 비용
- +5 데이터 베이스 관리 프로그램에 달하는 프로그램가능 출력 전원
- 단일 단자이거나 차이 RF 인터페이스
- 세계적 고주파 주파수 규제의 제도 목표 설정 순응성에 적합합니다
오우 ETSI EN 300 328 (유럽)
오우 EN 300 440 등급 2 (유럽)
오우 FCC CFR47 15 부 (미국)
오우 ARIB STD-T66 (일본)
환경적이 & BQ25050DQCR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
