상세 정보 |
|||
| 제품 상태: | 활동가 | 멀티플렉서 / 디멀티플렉서 회로: | 8:01 |
|---|---|---|---|
| 회로의 수: | 1 | 온-상태 저항 (맥스): | 130Ohm |
| 채널 대 채널 정합 (ΔRon): | 5Ohm | 전압 - 공급, 한 개의 (V+): | 4.5V ~ 5.5V |
| 전압 - 공급, 듀얼 (V±): | ±1V ~ 5V | -3db 대역폭: | 180MHz |
제품 설명

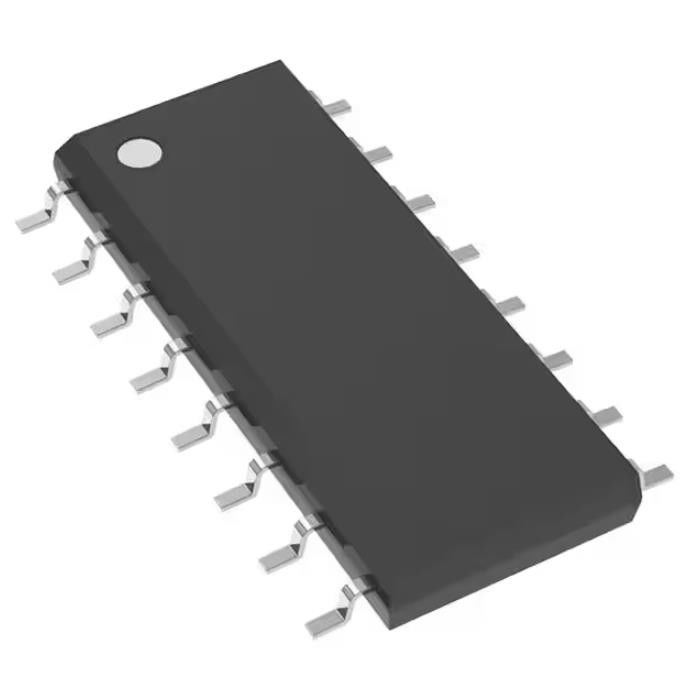

CD74HCT4051M96집적 회로 IC 칩먹스 8:1 130ohm 16soic
1 회로 IC 스위치 8:1 130옴 16-SOIC
사양CD74HCT4051M96
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 스위치 회로 | - |
| 멀티플렉서/디멀티플렉서 회로 | 8:01 |
| 회로 수 | 1 |
| 온 상태 저항(최대) | 130옴 |
| 채널 간 매칭(ΔRon) | 5옴 |
| 전압 - 공급, 단일(V+) | 4.5V ~ 5.5V |
| 전압 - 공급, 이중(V±) | ±1V ~ 5V |
| 전환 시간(Ton, Toff)(최대) | - |
| -3db 대역폭 | 180MHz |
| 전하 주입 | - |
| 채널 커패시턴스(CS(꺼짐), CD(꺼짐)) | 5pF, 25pF |
| 전류 - 누설(IS(off))(최대) | 400nA |
| 누화 | - |
| 작동 온도 | -55°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 16-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | 74HCT4051 |
특징CD74HCT4051M96
• 넓은 아날로그 입력 전압 범위: 최대 5V
• 낮은 ON 저항
– 일반 70Ω(VCC – VEE 4.5V)
– 40Ω 일반(VCC – VEE 9V)
• 스위치 간 낮은 혼선
• 빠른 스위칭 및 전파 속도
• Break-Before-Make 전환
• 넓은 작동 온도 범위: -55°C ~ +125°C
• CD54HC 및 CD74HC 유형
– 작동 제어 전압: 2V ~ 6V
– 스위치 전압: 0V ~ 10V
• CD54HCT 및 CD74HCT 유형
– 작동 제어 전압: 4.5V ~ 5.5V
– 스위치 전압: 0V ~ 10V
– 직접 LSTTL 입력 논리 호환성 VIL 0.8-V Max, VIH 2-V Min
– VOL, VOH에서 CMOS 입력 호환성 II ≤ 1µA
• MIL-PRF-38535를 준수하는 제품의 경우 달리 명시되지 않는 한 모든 매개변수가 테스트됩니다.다른 모든 제품의 경우 생산 공정에 모든 매개변수 테스트가 반드시 포함되는 것은 아닙니다.
의 응용CD74HCT4051M96
• 디지털 라디오
• 신호 게이팅
• 공장 자동화
• 텔레비전
• 가전제품
• 프로그래머블 로직 회로
• 센서
환경 및 수출 분류CD74HCT4051M96
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
