상세 정보 |
|||
| 전압 - 공급 (Vcc/Vdd): | 1.8V ~ 5.5V | 데이터 변환기: | 자동 예금기 8x10b |
|---|---|---|---|
| 오실레이터형: | 내부의 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 32-TQFP |
| 공급자 소자 패키지: | 32-TQFP(7x7) | 베이스 상품 다수: | ATMEGA88 |
제품 설명

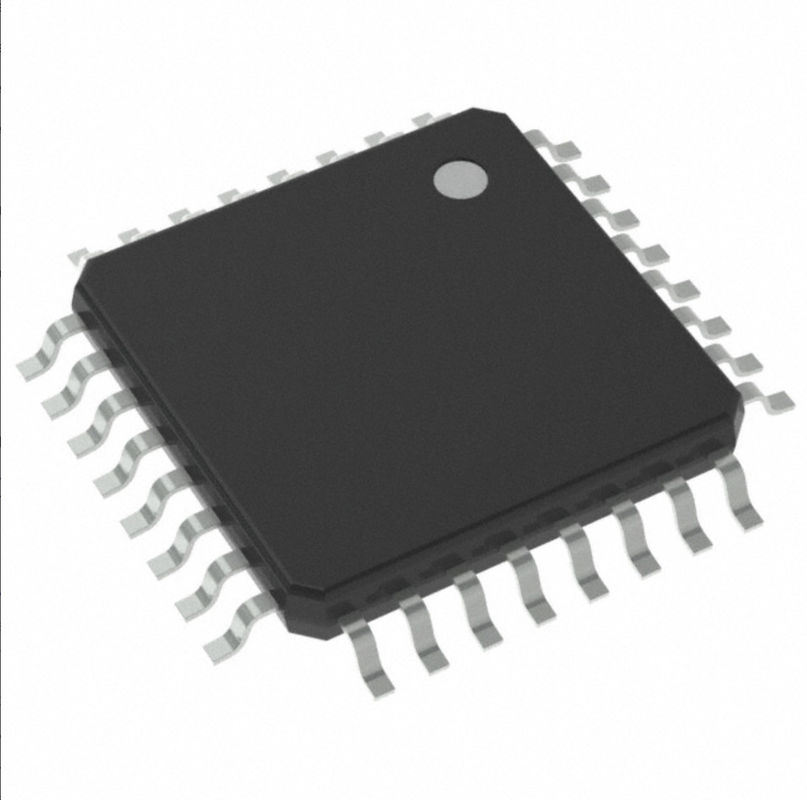

Atmega88pa-15az 집적 회로 IC 칩 Mcu 8비트 8kb 플래시 32tqfp
AVR 자동차, AEC-Q100, AVR® ATmega 마이크로컨트롤러 IC 8-비트 16MHz 8KB (4K x 16) 순간 32-tqfp (7x7)
Atmega88pa-15az의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | 자동차, AEC-Q100, AVR® ATmega |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | AVR |
| 핵심 사이즈 | 8-비트 |
| 속도 | 16MHz |
| 연결성 | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 23 |
| 프로그램 메모리 규모 | 8KB (4K x 16) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 512 Ｘ 8 |
| RAM 사이즈 | 1K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 8x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-TQFP |
| 공급자 소자 패키지 | 32-tqfp (7x7) |
| 베이스 상품 다수 | ATMEGA88 |
Atmega88pa-15az의 특징
● 고성능, 저 소비 전력 AVR® 8-비트 마이크로컨트롤러
● 진보적 RISC 구조
● 131 강력한 교육 - 대부분의 클럭 주기 실행
● 32 8 범용 작업 레지스터
● 완전히 정적 작동
16MHz에 있는 16MIPS 처리량에 달하는 ●
● 온칩으로 2는 곱셈 장치를 순환시킵니다
● 높은 내구성 비휘활성 메모리 부분
내부 시스템 자체 프로그램 가능 순간의 프로그램 메모리의 ● 4/8/16K 바이트
● 256/512/512 바이트 EEPROM
● 512/1K/1K 바이트 내부 SRAM
● 기입 /는 사이클을 없앱니다 : 10,000 flash/100,000 EEPROM
독립적 로크 비트와 ● 선택적 부트 코드 부문
온칩 부팅 프로그램에 의한 ● 인시스템 프로그래밍
● 진실 기록 시 판독 동작
소프트웨어 보안을 위한 ● 프로그래밍 잠금장치
● 주변 형상
분리된 프리스케일러와 비교 방식과 ● Two 8 비트 타이머 / 반대
분리된 프리스케일러와 비교 방식과 캡처 모드와 ● One 16 비트 타이머 / 반대
분리된 발진기와 ● 실시간 카운터
● 6 PWM 채널
● 8 채널 10 비트 ADC
● 온도측정
● 프로그램 가능한 일련 범용 동기／비동기 송수신 회로
● 마스터 /는 SPI 직렬 인터페이스를 종속장치로서 작동시킵니다
● 바이트 지향적 2는 일련 인터페이스 (필립에게 적합한 I2 Ｃ를 전송합니다)
분리된 온칩 발진기와 ● 프로그램 가능한 감시 타이머
● 온칩 아날로그 비교기
● 일시정지와 핀 변화 위의 기상
● 특별한 마이크로컨트롤러 특징
● 파워온 리세트와 프로그램 가능한 절전 탐지
● 내부 눈금매겨진 진동자
외부적인 ●와 내부 인터럽트 소스들
● 여섯 슬립 모드 : 아이들과 ADC 소음 감소, 절전, 전원 끄기, 대기중이고 4/8/16K8/16Kbytes 내부 시스템과 ATmega48PA/ATmega88PA/ATmega168PA 8 비트 AVR 마이크로컨트롤러에 의한 확대된 입지
데이터 시트 ATmega48PA/88PA/168PA [데이터 시트] 9223F-AVR-04/14 2
● 입출력과 패키지
● 23 프로그램 가능한 입출력 라인
● 32 리드 TQFP와 32 패드 QFN
● 동작 전압 :
● 2.7V 내지 5.5V
● 온도 범위 :
+125' Ｃ에 대한 ● -40' Ｃ
● 속도 그레이드 :
4.5V 내지 5.5V에 있는 2.7V 내지 5.5V, 0 내지 16MHz에 있는 ● 0 내지 8MHz
● 소비 전력
● 작동 모드 : 4MHz 3V 25' Ｃ에 있는 1.4mA
● 전력 하강 모드 : 0.8uA
R5f104mkgfb#50의 애플리케이션
공항 비 (PB7 :0) XTAL1/XTAL2/TOSC1/TOSC2
공항 비는 (각각 비트로 선택된) 내부 풀업 저항기로 8비트 양방향이 입출력 포트입니다. 항구 비 출력 버퍼는 양쪽 높은 싱크와 소스 기능으로 대칭적 드라이브 특성을 가집니다. 입력으로서, 풀업 저항기가 활성화되면 외부적으로 얻어진 로우인 공항 비 핀은 경향의 출처를 밝힐 것입니다. 시계가 운영하고 있지 않을지라도, 공항 비 핀은 리셋 조건이 활동적이게 될 때 세 가지 상태입니다.
시계 선택 휴즈 설정에 따라서, PB6은 반전하는 발진기 증폭기에 대한 입력과 더에 대한 입력으로서 사용될 수 있습니다
내부 클럭 동작 회로.
시계 선택 휴즈 설정에 따라서, PB7은 반전하는 발진기 증폭기로부터 출력으로서 사용될 수 있습니다.
내부 눈금매겨진 RC 발진기가 칩 클록 원천으로서 사용되면, PB7...6 TOSC2...1 비동시적인 것을 위한 입력으로서 사용됩니다
Timer/Counter2는 AS2 비트가 ASSR에 있다면 지세요.
B는인 공항의 다양한 특수 기능은 페이지 71과 9 절에 14.3.1 절에 공항 비의 대체 기능을 정교하게 만들었습니다. 시스템 클럭과 페이지 24에 대한 시계 옵션.
환경적이 & R5f104mkgfb#50의 수출 분류.
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
