상세 정보 |
|||
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 마지막 시기 구입 |
|---|---|---|---|
| 핵심 프로세서: | M8C | 핵심 사이즈: | 8-비트 |
| 속도: | 24MHz | 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 포르, PWM, WDT | 입출력의 수: | 16 |
| 하이 라이트: | CY8C21334-24PVXAT,Dac 오디오 24비트 200K 28TSSOP,200K 28TSSOP IC 칩 |
||
제품 설명

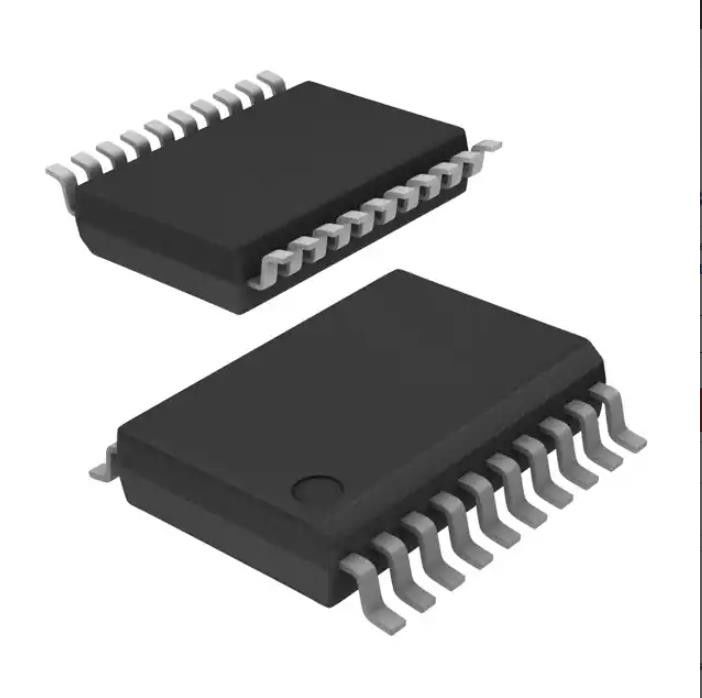

CY8C21334-24PVXAT 무선 Rf 모듈 IC 칩 DAC/오디오 24비트 200k 28tssop
M8C PSOC®1 CY8C21xxx 마이크로 컨트롤러 IC 8비트 24MHz 8KB(8K x 8) 플래시 20-SSOP
사양CY8C21334-24PVXAT
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 인피니언 테크놀로지스 |
| 시리즈 | PSOC®1 CY8C21xxx |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 마지막 구매 |
| 코어 프로세서 | M8C |
| 코어 크기 | 8비트 |
| 속도 | 24MHz |
| 연결성 | I²C, SPI, UART/USART |
| 주변기기 | 포르, PWM, WDT |
| I/O 수 | 16 |
| 프로그램 메모리 크기 | 8KB(8K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 512x8 |
| 전압 - 공급(Vcc/Vdd) | 2.4V ~ 5.25V |
| 데이터 변환기 | A/D 28x8b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 20-SSOP(0.209", 폭 5.30mm) |
| 공급자 장치 패키지 | 20-SSOP |
| 기본 제품 번호 | CY8C21334 |
특징CY8C21334-24PVXAT
■ AEC(Automotive Electronics Council) Q100 인증
■ 강력한 Harvard 아키텍처 프로세서
❐ 최대 24MHz의 M8C 프로세서 속도
❐ 고속에서 저전력
❐ 작동 전압: 3.0V ~ 5.25V
❐ 자동차 온도 범위: –40 C ~ +85 C
■ 고급 주변 장치(PSoC® 블록)
❐ 4개의 아날로그 Type E PSoC 블록은 다음을 제공합니다.
• DAC(디지털-아날로그 변환기)가 있는 비교기 2개참조
• 최대 10비트 단일 또는 이중, 24채널 아날로그-디지털변환기(ADC)
❐ 4개의 디지털 PSoC 블록은 다음을 제공합니다.
• 8~32비트 타이머, 카운터 및 펄스 폭 변조기(PWM)
• CRC(Cyclical Redundancy Check) 및 유사 무작위시퀀스(PRS) 모듈
• 전이중 또는 반이중 UART
• SPI 마스터 또는 슬레이브
• 모든 범용 I/O(GPIO) 핀에 연결 가능
❐ 블록 결합으로 복잡한 주변기기
• 정전식 감지 애플리케이션 기능
■ 유연한 온칩 메모리
❐ 8KB 플래시 프로그램 저장
❐ 512바이트 SRAM 데이터 저장
❐ ISSP(시스템 내 직렬 프로그래밍)
❐ 부분 플래시 업데이트
❐ 유연한 보호 모드
❐ 플래시의 EEPROM 에뮬레이션
■ 완전한 개발 도구
❐ 무료 개발 소프트웨어(PSoC Designer™)
❐ 완전한 기능을 갖춘 ICE(in-circuit emulator) 및 프로그래머
❐ 전속 에뮬레이션
❐ 복잡한 중단점 구조
❐ 128KB 추적 메모리
■ 정밀하고 프로그래밍 가능한 클럭킹
❐ 내부 ±5% 24MHz 발진기
❐ Watchdog 및 Watchdog을 위한 내부 저속, 저전력 발진기수면 기능
❐ 옵션 외부 발진기, 최대 24MHz
■ 프로그래밍 가능한 핀 구성
❐ 모든 GPIO에서 25mA 싱크, 10mA 구동
❐ 풀업, 풀다운, 하이 Z, 스트롱 또는 오픈 드레인 드라이브 모드모든 GPIO에서
❐ 모든 GPIO의 아날로그 입력
❐ 모든 GPIO에서 구성 가능한 인터럽트
■ 다재다능한 아날로그 mux
❐ 공통 내부 아날로그 버스
❐ I/O 조합 동시 연결
■ 추가 시스템 자원
❐ I2C™(Inter-Integrated Circuit) 마스터, 슬레이브 또는 다중 마스터최대 400kHz 작동
❐ 워치독 및 슬립 타이머
❐ 사용자 구성 가능한 저전압 감지(LVD)
❐ 통합 감시 회로
❐ 온칩 정밀 전압 레퍼런스
의 응용CY8C21334-24PVXAT
■ PWM(8~32비트)
■ 불감대가 있는 PWM(8~24비트)
■ 카운터(8~32비트)
■ 타이머(8~32비트)
■ 선택 가능한 패리티가 있는 전이중 또는 반이중 8비트 UART
■ SPI 마스터 및 슬레이브
■ I 2C 마스터, 슬레이브 또는 다중 마스터(전용 I 2C 블록에서 구현)
■ 순환 중복 검사기/생성기(16비트)
■ 적외선 데이터 연결(IrDA)
■ PRS 생성기(8~32비트)
환경 및 수출 분류CY8C21334-24PVXAT
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
