상세 정보 |
|||
| RAM 사이즈: | 256 Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2.4V ~ 5.25V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 8x14b ; 인수 인도 2x9b | 오실레이터형: | 내부의 |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 20 SSOP (0.209 ", 5.30 밀리미터 폭) | 공급자 소자 패키지: | 20-SSOP |
제품 설명

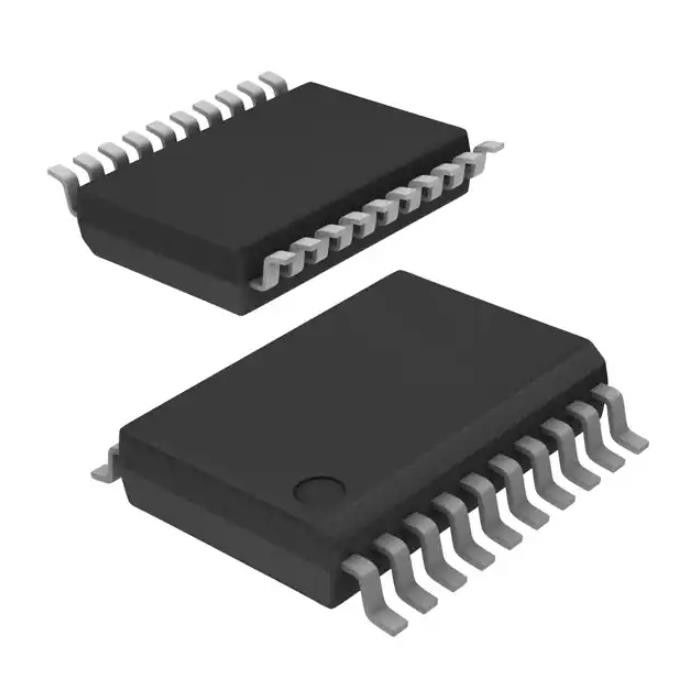

CY8C24223A-24PVXIT 무선 RF모듈 Ic Mcu 8비트 4kb 플래시 20ssop
M8C PSOC®1 CY8C24xxx 마이크로컨트롤러 IC 8-비트 24MHz 4KB (4K x 8) 순간 20-ssop
CY8C24223A-24PVXIT의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 인피니언 테크놀러지 |
| 시리즈 | PSOC®1 CY8C24xxx |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | M8C |
| 핵심 사이즈 | 8-비트 |
| 속도 | 24MHz |
| 연결성 | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 포르, PWM, WDT |
| 입출력의 수 | 16 |
| 프로그램 메모리 규모 | 4KB (4K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 256 Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.4V ~ 5.25V |
| 데이터 변환기 | 자동 예금기 8x14b ; 인수 인도 2x9b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 20 SSOP (0.209 ", 5.30 밀리미터 폭) |
| 공급자 소자 패키지 | 20-SSOP |
| 베이스 상품 다수 | CY8C24223 |
CY8C24223A-24PVXIT의 특징
■ 강력한 하버드 구조 프로세서
M8C 프로세서는 최고 24까지 마하즈를 가속시킵니다
8 × 8은 증가합니다, 32개 비트가 축적됩니다
고속으로 저 소비 전력
동작 전압 : 2.4 5.25 Ｖ에 대한 Ｖ
동작 전압은 온칩 전환 상태 열펌프 (SMP)를 사용하여 1.0 Ｖ로 하락합니다
산업용 온드범위 : -40 +85 'Ｃ에 대한 'Ｃ
■ 진보적 주변 기기 (PSoC® 블록)
피소크 블록이 제공하는 여섯 레일 투 레일 아날로그 :
오우 최고 14까지 비트 아날로그-디지털 변환기 (ADCs)
오우 최고 9까지 비트 디지털 대 아날로그 변환기 (DACs)
오우 프로그램 가능한 이득 증폭기 (PGAs)
오우 프로그램 가능한 필터와 비교기
네개의 디지털 피소크 블록은 공급합니다 :
비트 타이머들 32명과 반대에 대한 오우 8-, 8-와 16비트 펄스 폭비 (PWMs)
오우 주기 잉여 체크 (CRC)와 유사 랜덤 시퀀스 (PRS) 모듈
오우 전양방성 범용 비동기 송수신기 (UART)
오우 다수 일련의 주변장치는 (SPI) 주인들 또는 종속부들을 조화시킵니다
오우는 모든 다목적 입출력 (GPIO) 핀에 연결될 수 있습니다
블록을 결합시키는 것에 의한 복잡한 주변 기기
■ 정확성, 프로그램 가능한 시각재기
내부의 ±5% 24- / 48-MHz 주발진기
선택적 32 킬로 헤르츠 크리스탈과 위상 고정 루프 (PLL)와 높은 정확도 24 마하즈
선택적 외부 OSC 최고 24까지 마하즈
감사원과 수면을 위한 내부 발진기
■ 탄력적 내부 메모리
4 KB 플래시 프로그램 저장 50,000은 / 기입 사이클을 없앱니다
256 바이트 SRAM 데이터 스토리지
내부 시스템 직렬 프로그래밍 (ISSP)
부분적 플래시 갱신
탄력적 프로텍션 모드
전자적으로 플래시에서 소거 프로그램 가능한 읽기 전용 메모리 (EEPROM) 대리 실행
■ 프로그램 가능한 핀 형상
25-mA 싱크, 모든 gpio 위의 10-mA 원천
급상승, 풀-다운, 강한 높은 Ｚ 또는 모든 gpio 위의 개방 드레인 드라이브 모드
8 표준 아날로그는 모든 gpio와 제한된 라우팅과 네개의 추가적 아날로그 입력에 입력합니다
2시 30분 마 아날로그는 모든 gpio에서 출력합니다
모든 gpio 위의 쉽게 잘 믿는 일시정지
■ 새로운 CY8C24x23A 피소크 장치
CY8C24x23 장치에서 나옵니다
저 소비 전력과 저전압 (2.4 V)
■ 추가적 시스템 자원
나 종속부 2C명과 주인과 400 킬로 헤르츠에 대한 다중 마스터
감시기와 슬립 타이머들
사용자 구성형 저전압 감지 (LVD)
통합된 감시 회로
온칩 정밀 기준전압
■ 완전 전개 도구
자유 발전 소프트웨어 (PSoC DesignerTM)
모두 갖춰진, 내부 회로 모방기 (얼음)과 프로그래머
전속도 대리 실행
복잡한 브레이크포인트 구조
128 KB 트레이스메모리
CY8C24223A-24PVXIT의 애플리케이션
코드 샘플의 컴프르헨시브리스트를 위한 피소크 1 코드 샘플 웹 페이지를 방문하세요
싸이프레스는 응용 노트가 기초적인 것으로부터 고급 레벨에, 주제의 폭 넓은 범위를 포함하는 수많은 피소크를 제공합니다. 피소크 1과 함께 시작하기 위한 추천된 응용 노트는 다음과 같습니다 :
오우 AN75320 : PSoC® 1과 함께 시작하기
오우 AN2094 : PSoC® 1 - 도착하는 것 GPIO로 시작했습니다
오우 AN2015 : PSoC® 1 - 도착하는 것 플래시와 E2PROM으로 시작했습니다
오우 AN2014 : PSoC® 1 프로그래밍의 기본
오우 AN32200 : PSoC® 1 - 시계와 글로벌 자원
오우 AN2010 : PSoC® 1 우수 사례와 권고
환경적이 & CY8C24223A-24PVXIT의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
