상세 정보 |
|||
| 패키지: | 튜브 | 제품 상태: | 활동가 |
|---|---|---|---|
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 비트의 숫자: | 12 |
| D/A변환 장치의 수: | 8 | 정착 시간: | 10us |
| 출력형: | 전압 - 버퍼링됩니다 | 차동 출력: | 부정 |
제품 설명

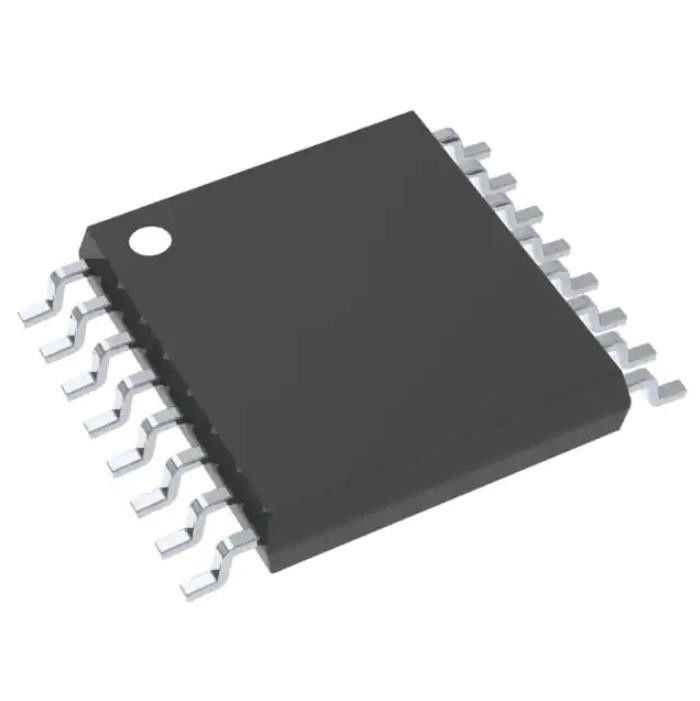

DAC7568ICPW 무선 Rf 모듈 Ic DAC 12비트 V-Out 16tssop
12비트 디지털-아날로그 변환기 8 16-TSSOP
사양DAC7568ICPW
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 데이터 취득 | |
| DAC(디지털-아날로그 변환기) | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 비트 수 | 12 |
| D/A 컨버터 수 | 8 |
| 정착 시간 | 10µs |
| 출력 유형 | 전압 - 버퍼링됨 |
| 차동 출력 | 아니요 |
| 데이터 인터페이스 | SPI, DSP |
| 참조 유형 | 외부 내부 |
| 전압 - 공급, 아날로그 | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털 | 2.7V ~ 5.5V |
| INL/DNL(LSB) | ±0.3, ±0.05 |
| 건축학 | 스트링 DAC |
| 작동 온도 | -40°C ~ 125°C |
| 패키지/케이스 | 16-TSSOP(0.173", 폭 4.40mm) |
| 공급자 장치 패키지 | 16-TSSOP |
| 장착 유형 | 표면 실장 |
| 기본 제품 번호 | DAC7568 |
특징DAC7568ICPW
• 상대 정확도:
– DAC7568(12비트): 0.3LSB INL
– DAC8168(14비트): 1LSB INL
– DAC8568(16비트): 4LSB INL
• 글리치 에너지: 0.1nV-s
• 내부 참조:
– 2.5V 기준 전압(기본적으로 비활성화됨)
– 0.004% 초기 정확도(일반)
– 2ppm/°C 온도 드리프트(통상)
– 5ppm/°C 온도 드리프트(최대)
– 20mA 싱크/소스 기능
• 제로 스케일 또는 미드스케일로 전원 켜기 재설정
• 초저전력 작동: 5V에서 1.25mA내부 기준 전류
• 넓은 전원 공급 범위: +2.7V ~ +5.5V
• 전체 온도 범위에서 단조
• 슈미트 트리거 방식의 저전력 직렬 인터페이스입력: 최대 50MHz
• Rail-to-Rail이 있는 온칩 출력 버퍼 증폭기작업
• 온도 범위: –40°C ~ +125°
애플리케이션~의DAC7568ICPW
• 휴대용 계측기
• 폐루프 서보 제어/프로세스 제어
• 데이터 수집 시스템
• 프로그래밍 가능한 감쇠, 디지털 게인 및오프셋 조정
• 프로그래밍 가능한 전압 및 전류 소스
환경 및 수출 분류DAC7568ICPW
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
