상세 정보 |
|||
| 패키지: | 트레이 | 제품 상태: | 전혀 새로운 디자인을 위해 |
|---|---|---|---|
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 프로토콜: | 이더넷 |
| 기능: | 제어기 | 인터페이스: | PCI |
| 표준: | IEEE 802.3, 10/100 베이스-티 / TX PHY | 전압 - 공급: | 3V ~ 3.6V |
| 하이 라이트: | DP83816AVNG NOPB IC,IC 미디어 액세스 CTRLR 144LQFP,116mA DP83816AVNG |
||
제품 설명

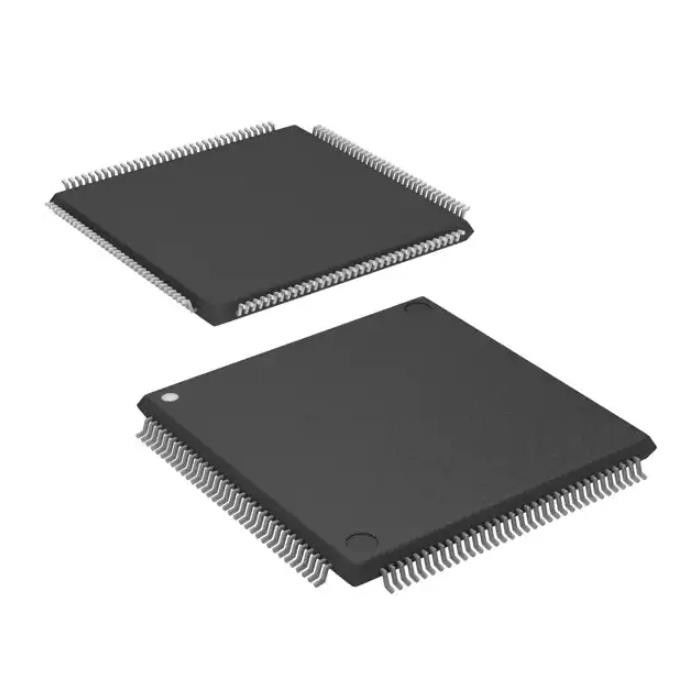

DP83816AVNG/NOPB 무선 Rf 모듈 Ic 미디어 액세스 Ctrlr 144-Lqfp
이더넷 컨트롤러 IEEE 802.3, 10/100 Base-T/TX PHY PCI 인터페이스 144-LQFP(20x20)
사양DP83816AVNG/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 쟁반 |
| 제품 상태 | 새로운 디자인이 아님 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 규약 | 이더넷 |
| 기능 | 제어 장치 |
| 상호 작용 | PCI |
| 표준 | IEEE 802.3, 10/100 Base-T/TX PHY |
| 전압 - 공급 | 3V ~ 3.6V |
| 전류 - 공급 | 116mA |
| 작동 온도 | 0°C ~ 85°C |
| 패키지/케이스 | 144-LQFP |
| 공급자 장치 패키지 | 144-LQFP(20x20) |
| 기본 제품 번호 | DP83816 |
특징DP83816AVNG/NOPB
• IEEE 802.3 호환, PCI V2.2 MAC(미디어 액세스 컨트롤러) 및 BIU(버스 인터페이스 장치)는 10Mb/s 이더넷 및 100Mb/s 고속 이더넷의 기존 데이터 속도를 지원합니다(내부 PHY를 통해).
• 버스 마스터 – 최대 128 Dwords(512 바이트)의 버스트 크기
• PC 97 및 PC 98 하드웨어 설계 가이드, PC 99 하드웨어 설계 가이드 초안을 준수하는 BIU, ACPI v1.0, PCI 전원 관리 사양 v1.1, OnNow 장치 클래스 전원 관리 참조 사양 – 네트워크 장치 클래스 v1.0a
• Directed Packets, Magic Packet™ VLAN 패킷, ARP 패킷, 패턴 일치 패킷 및 PHY 상태 변경을 포함하여 PC98, PC99, SecureOn 및 OnNow를 준수하는 WoL(Wake on LAN) 지원
• PCI 모바일용 Clkrun 기능 설계 가이드
• 가상 LAN(VLAN) 및 긴 프레임 지원
• IEEE 802.3× 전이중 흐름 제어 지원
• 다음을 포함한 매우 유연한 Rx 패킷 여과: MSb 마스킹, 브로드캐스트, 512 항목 멀티캐스트 및 유니캐스트 해시 테이블, 최대 4개의 고유 패턴에 대한 심층 패킷 패턴 일치를 포함한 단일 주소 완벽한 필터
• RFC 1213(MIB II), RFC 1398(Ether-Like MIB), IEEE 802.3 LME 지원을 위해 수집된 통계, 관리를 위한 CPU 오버헤드 감소
• 내부 2KB 전송 및 2KB 수신 데이터 FIFO
• 전원을 켤 때 EEPROM에서 구성 데이터를 자동 로드하는 직렬 EEPROM 포트
• 원격 부팅 지원을 위한 플래시 또는 PROM 인터페이스
• 완전히 통합된 IEEE 802.3 3.3-V CMOS 물리 계층
• 필터가 통합된 IEEE 802.3 10BASE-T 트랜시버 IEEE 802.3u 100BASE-TX 트랜시버
• Adaptive Equalization 및 Baseline Wander Compensation이 포함된 완전히 통합된 ANSI X3.263 준수 TP-PMD 물리적 하위 계층
• IEEE 802.3u 자동 협상 – EEPROM을 통해 구성 가능한 광고 기능
• 10Mb/s 및 100Mb/s 데이터 속도에 대한 전이중 지원
• 단일 25MHz 참조 클록
• 144핀 LQFP 패키지
• 383mW 작동, WoL 시 297mW, 절전 모드 시 53mW의 일반 소비 전력을 갖춘 저전력 3.3V CMOS 설계
• 대체 외부 물리적 계층 장치 연결을 위한 IEEE 802.3u MII
• 5V 허용 I/O를 통한 3.3V 시그널링
의 응용DP83816AVNG/NOPB
• PC 마더보드
• 임베디드 시스템
• PCI 네트워크 인터페이스 카드
환경 및 수출 분류DP83816AVNG/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
