상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | 송수신기 |
|---|---|---|---|
| 프로토콜: | IEEE 802.3 | 운전자들 / 수신기들의 번호: | 2/2 |
| 증가하는 타입: | 표면 부착, 가용성 치맛살 | 자료 비율: | 100Mbps |
| 전압 - 공급: | 1.62V ~ 3.63V 1.155V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
제품 설명

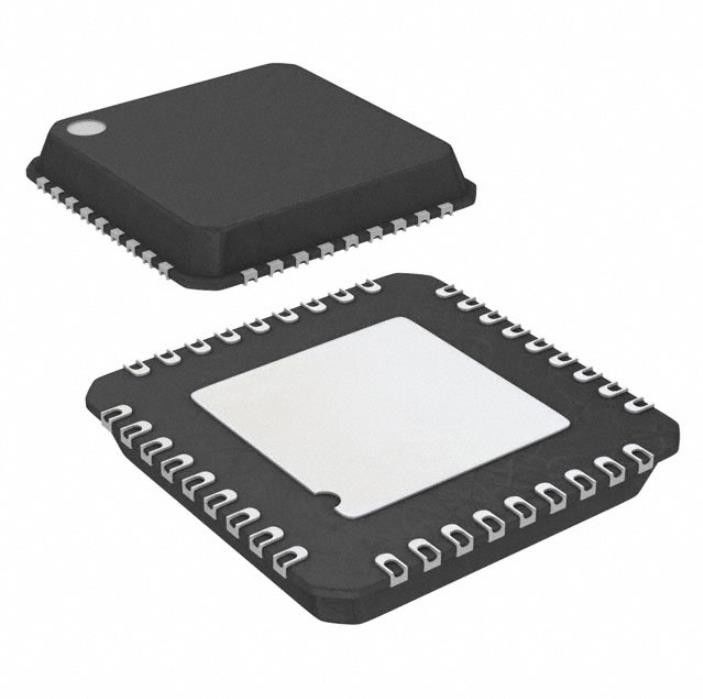

DP83TC811RWRNDRQ1 무선 Rf 모듈 IC 송수신기 2/2 36vqfn
2/2 트랜시버 IEEE 802.3 36-VQFN(6x6)
사양DP83TC811RWRNDRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 드라이버, 수신기, 트랜시버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 유형 | 트랜시버 |
| 규약 | IEEE 802.3 |
| 드라이버/수신기 수 | 2/2 |
| 듀플렉스 | - |
| 데이터 속도 | 100Mbps |
| 전압 - 공급 | 1.62V ~ 3.63V |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 36-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 36-VQFN(6x6) |
| 기본 제품 번호 | DP83TC811 |
특징DP83TC811RWRNDRQ1
• 100BASE-T1 – IEEE 802.3bw 규격 준수
– OPEN 얼라이언스 인증
– BroadR-Reach 및 100BASE-T1 PHY와 상호 운용 가능
• 자동차 애플리케이션용으로 인증된 AEC-Q100:
– 장치 온도 등급 1: -40°C ~ +125°C 주변 작동 온도
– 장치 HBM ESD 분류 레벨 3A
– 핀 5를 제외한 모든 핀에 대한 장치 CDM ESD 분류 레벨 C5
– 핀 5에 대한 장치 CDM ESD 분류 레벨 C3
– 핀 12 및 13에 대한 장치 IEC61000-4-2 ESD 분류 레벨 4: 8kV 접촉 방전
• MAC 인터페이스: MII, RMII 및 RGMII
• VQFN, 웨터블 플랭크 패키징
• IEEE 1588 SFD 지원
• AVB/TSN을 위한 낮은 전송 및 수신 대기 시간
• 낮은 유효 전력 작동: 230mW
• 구성 가능한 I/O 전압: 3.3V, 2.5V 및 1.8V
• 절전 기능:
– 절전, 대기 및 비활성화
– WoL(Wake-on-LAN)
• 진단 도구 키트
– 신호 품질 표시(SQI)
– TDR(시간 도메인 반사율)
– 정전기 방전 센서
– 전압 센서
- 온도 센서
– PRBS 내장 자체 테스트
의 응용DP83TC811RWRNDRQ1
• 백본 네트워크
• 게이트웨이 및 차체 제어
• 텔레매틱스
환경 및 수출 분류DP83TC811RWRNDRQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
