상세 정보 |
|||
| 경향 - 공급: | 1.8mA | 전압 - 공급 전폭 (민): | 2.7 Ｖ |
|---|---|---|---|
| 전압 - 공급 전폭 (맥스): | 5.5 Ｖ | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TA) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지: | 8-soic | 베이스 상품 다수: | INA240 |
제품 설명

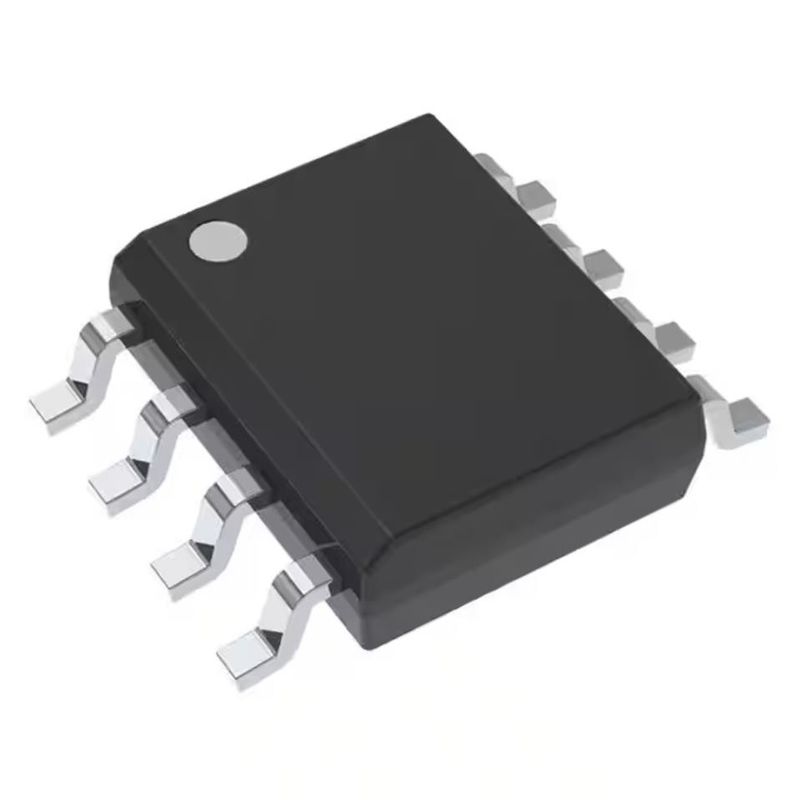

Ina240a2edrq1 무선 전신 RF모듈 Ic 전류 검출 1 회로 8soic
현재 센스 앰프 1 회로 8-soic
INA240A2EDRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 선형 | |
| 증폭기 | |
| 계측기, 연산 증폭기, 버퍼 Amps | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100, 제로점 이동 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 증폭기용 | 전류 검출 |
| 회로의 수 | 1 |
| 출력형 | - |
| 슬루율 | 2V/us |
| -3db 대역폭 | 400 킬로 헤르츠 |
| 경향 - 입력 바이어스 | 90 uA |
| 전압 - 입력옵셋 | 5 uV |
| 경향 - 공급 | 1.8mA |
| 전압 - 공급 전폭 (민) | 2.7 Ｖ |
| 전압 - 공급 전폭 (맥스) | 5.5 Ｖ |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 8-soic |
| 베이스 상품 다수 | INA240 |
INA240A2EDRQ1의 특징
자동차 애플리케이션을 위한 오우 AEC-Q100 자격 있습니다
- 온도 1등급 : +125' 캄비엔트 작동 온도 범위에 대한 -40' Ｃ
- 온도 그레이드 0 : +150' Ｃ에 대한 -40' Ｃ
동작 대기온도 범위
- HBM ESD 분류 레벨 H2
- CDM ESD 분류 레벨 C5
세이프티-캡러블 기능적인 오우
- 펑내셔널세이프티 시스템 디자인을 도울 수 있는 문서화
오우 강화한 PWM 거절
오우 우수한 동상 전압 제거비 :
- 132-dB DC 동상 전압 제거비
- 50 킬로 헤르츠에 있는 93-dB AC 동상 전압 제거비
오우 넓은 공통 모드 범위 : 80 Ｖ에 대한 -4 Ｖ
오우 정확도 :
- 이득 오차 : 2.5 ppm/' Ｃ (최대 드리프트)과 (최대인) 0.20%
- 오프셋 전압 : 250nV/' Ｃ (최대 드리프트)과 (최대인) ±25 μV
오우 유효 이득 :
- INA240A1-Q1 : 20 V/V
- INA240A2-Q1 : 50 V/V
- INA240A3-Q1 : 100 V/V
- INA240A4-Q1 : 200 V/V
INA240A2EDRQ1의 애플리케이션
오우 전자 제어 조향 시스템
오우 안정성과 유도 제어
오우 모터와 작동기 제어
오우 솔레노이드와 밸브 제어
환경적이 & INA240A2EDRQ1의 수출 분류.
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
