상세 정보 |
|||
| 전압 범위: | 6 Ｖ에 대한 2 Ｖ | 출력: | 10 저전력 쇼트키 트랜지스터 트랜지스터 논리 로드 |
|---|---|---|---|
| 저 전력 소모: | 80-uA 맥스 ICC | 전형적 티피드: | 13 나노 초 |
| 저입력 경향: | 1 uA 맥스 | 공급 전압 범위, VCC: | 7 Ｖ에 대한 -0.5 Ｖ |
| 입력 클램프 전류, IIK: | ±20 마 | 보존온도범위, 트스트그: | 150' Ｃ에 대한 -65' Ｃ |
제품 설명

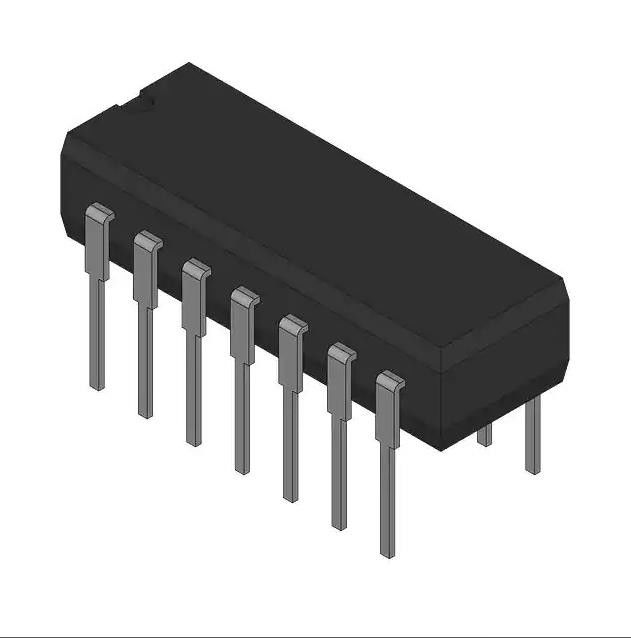

SNJ54HC393J 카운터 IC 소자 비트 DUAL 4-BIT BINARY COUNTE 5V
54HC393 듀얼 4비트 바이너리 카운트
사양 SNJ54HC393J
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 카운터, 디바이더 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | * |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 기본 제품 번호 | 54HC393 |
특징~의SNJ54HC393J
2V ~ 6V의 넓은 작동 전압 범위
출력은 최대 10개의 LSTTL 로드를 구동할 수 있습니다.
저전력 소비, 최대 80µA ICC
일반 tpd = 13ns
5V에서 ±4mA 출력 드라이브
최대 1µA의 낮은 입력 전류
개별 클록이 있는 듀얼 4비트 바이너리 카운터
각 4비트 카운터에 대한 다이렉트 클리어
카운터 패키지 수를 50%까지 줄여 시스템 밀도를 크게 개선할 수 있음
설명~의SNJ54HC393J
'HC393 장치에는 8개의 플립플롭과 2개의 개별 4비트를 구현하기 위한 추가 게이팅이 포함되어 있습니다.
단일 패키지의 카운터.이 장치는 2개의 독립적인 4비트 이진 카운터로 구성됩니다.
각각 클리어(CLR) 및 클록(CLK) 입력이 있습니다.N비트 바이너리 카운터 구현 가능
각 패키지와 함께 256으로 나누는 기능을 제공합니다. 'HC393 장치는 병렬
입력 카운트 주파수의 약수를 시스템 타이밍 신호에 사용할 수 있도록 각 카운터 스테이지에서 출력합니다.
환경 및 수출 분류~의 SNJ54HC393J
| 기인하다 | 설명 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
