상세 정보 |
|||
| 로직 전압 - VIL, VIH: | 0.7V, 2.65V | 전류 - 피크 출력 (원천, 싱크): | 2A, 2.5A |
|---|---|---|---|
| 입력 유형: | 비반전 | 높은 쪽 전압 - 맥스 (띄우기): | 35V |
| 상승 / 강하 시간 (Typ): | 12 나노 초, 6 나노 초 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | 낮은 사이드 게이트 구동기 집적회로,높은 사이드 게이트 구동기 집적회로,NCP302155MNTWG |
||
제품 설명

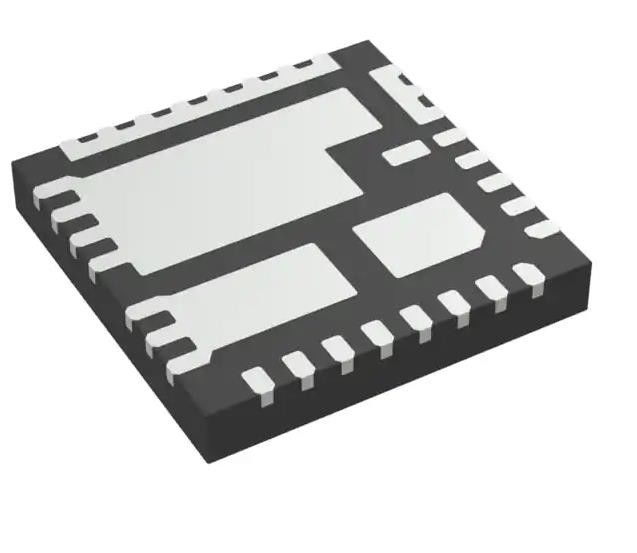

NCP302155MNTWG 높은 측면 또는 낮은 측면 게이트 드라이버 IC 비 뒤집기 31-PQFN
IC GATE DRVR HI/LOW SIDE PQFN31
스펙 NCP302155MNTWG
| 유형 | 설명 |
| 분류 | 게이트 드라이버 |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) ; 컷 테이프 (CT) |
| 제품 상태 | 액티브 |
| 구동 구성 | 높은 편 또는 낮은 편 |
| 채널 유형 | 싱글 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 논리 전압 - VIL, HIV | 0.7V, 2.65V |
| 전류 - 최고출력 (원, 싱크) | 2A, 2.5A |
| 입력 타입 | 반전되지 않는 것 |
| 높은 측면 전압 - 최대 (부트스트랩) | 35V |
| 상승 / 하락 시간 (형) | 12n, 6n |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 31-PowerWFQFN |
| 공급자의 장치 패키지 | 31-PQFN (5x5) |
| 기본 제품 번호 | NCP302155 |
특징의NCP302155MNTWG
• 55A까지의 평균 전류를 감당할 수 있다.
• 최대 2MHz의 주파수에서 전환 할 수 있습니다.
• 3.3V 또는 5V PWM 입력과 호환
• 3 레벨 PWM 입력에 적절하게 반응
• 3 레벨 PWM의 제로 크로스 검출 옵션
• 내부 부트스트랩 다이오드
• 저전압 잠금
• Intel® 파워 스테이트 4를 지원합니다.
• 열 경고 출력
• 열 차단
신청서의NCP302155MNTWG
• 노트북, 태블릿 PC 및 울트라북
• 서버 및 워크스테이션, V-코어 및 비-V-코어 DC-DC 변환기
• 데스크톱 컴퓨터 및 온-인-원 컴퓨터, V-코어 및 비-V-코어 DC-DC 변환기
• 고전류 DC-DC 부하점 변환기
• 소형 - 요인 전압 조절기 모듈
환경 및 수출 분류의NCP302155MNTWG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
