상세 정보 |
|||
| 번역기 타입: | 전압 레벨 | 채널형: | 양방향성입니다 |
|---|---|---|---|
| 전압 - VCCA: | 1.2 Ｖ ~ 3.3 Ｖ | 전압 - VCCB: | 1.8 Ｖ ~ 5.5 Ｖ |
| 회로의 수: | 1 | 회로 당 채널: | 2 |
| 하이 라이트: | 양방향성 전압 레벨 트랜스레이터,2 채널 전압 레벨 트랜스레이터,PCA9306DCTR |
||
제품 설명

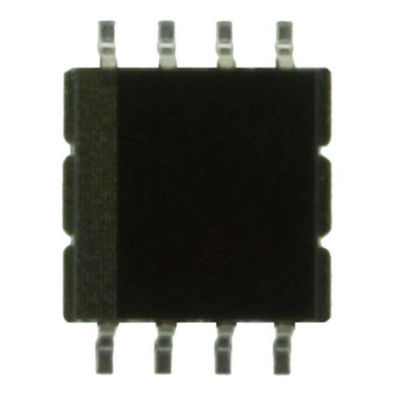

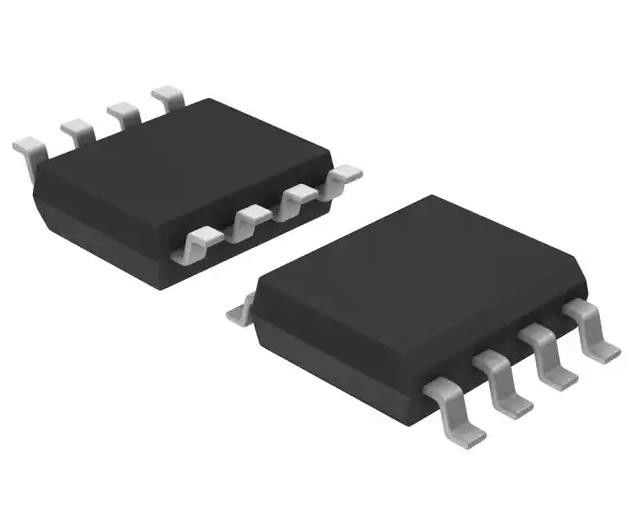

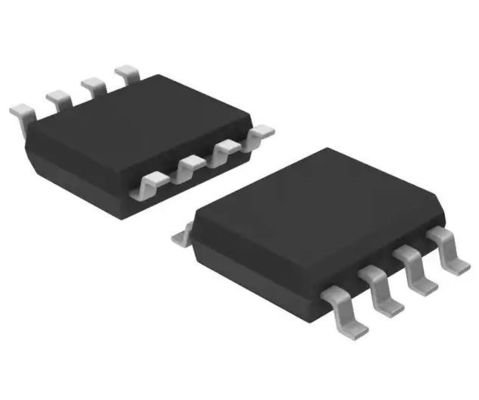

PCA9306DCTR 전압 레벨 트랜스레이터 양방향성 1 회로 2 채널 SM8
IC 번역기 양방향성 SM8
PCA9306DCTR의 상술
| 타입 | 기술 |
| 범주 | 번역기들, 레벨 시프터 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 번역기 타입 | 전압 레벨 |
| 채널형 | 양방향성입니다 |
| 회로의 수 | 1 |
| 회로 당 채널 | 2 |
| 전압 - VCCA | 1.2 Ｖ ~ 3.3 Ｖ |
| 전압 - VCCB | 1.8 Ｖ ~ 5.5 Ｖ |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력형 | 푸쉬풀 방식인 오픈 드레인 |
| 자료 비율 | - |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 특징 | 자동차 방향 감지 |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 LSSOP, 8 MSOP (0.110 ", 2.80 밀리미터 폭) |
| 공급자 소자 패키지 | SM8 |
| 베이스 상품 다수 | PCA9306 |
PCA9306DCTR의 특징
SDA를 위한 오우 2-비트 양방향성 번역기와 혼합 모드 I2C 애플리케이션에서 SCL 라인
적합한 오우 I2C와 스뷔스
표준 방식을 수용하기 위한 오우 1.5 이하 나노 초 최대 전파 지연과 패스트 모드 I2C 장치와 다중 제어기들
오우는 사이에 전압 수준 번역을 허락합니다
- 1.2-V VREF1과 1.8-V, 2.5-V, 3.3-V,or 5-V VREF2
- 1.8-V VREF1과 2.5-V, 3.3-V, 또는 5-V VREF2
- 2.5-V VREF1과 3.3-V 또는 5-V VREF2
- 3.3-V VREF1과 5-V VREF2
오우는 양방향성 전압 중계에 어떤 방향 핀을 제공하지 않습니다
입력과 출력 포트 사이의 오우 로우 3.5-Ω 온-상태 저항은 신호 왜곡을 더 덜 제공합니다
오우 개방 드레인 I2C 입출력 포트 (SCL1, SDA1과 SCL2와 SDA2)
오우 5-V 관대한 I2C 입출력은 혼합 모드 신호 조작을 지지하기 위해 좌현으로 향하게 합니다
오우 고-임피던스 SCL1, SDA1, SCL2와 EN = 로우를 위한 SDA2 핀
차단을 위한 오우 폐쇄 무료 운영 때 EN = 로우
인쇄된 회로 기판 추적 라우팅이 용이하도록 오우 통과 흐름 핀 배치
오우 래치-업 성능은 JESD 78, 등급 II마다 100 마를 초과합니다
오우 ESD 보호는 JESD 22를 초과합니다
- 2000-V 인체 모델 (A114-A)
- 1000-V 대전 장치 모델 (C101)
PCA9306DCTR의 애플리케이션
오우 I2C와 스뷔스, 피머뷔스, MDIO, UART, 저속 전략 방위 구상국, GPIO와 다른 이신호 인터페이스
오우 서버
오우 라우터 (통신 교체 장비)
오우 퍼스널 컴퓨터
오우 산업 자동화
환경적이 & PCA9306DCTR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
