상세 정보 |
|||
| 공급 전압 (민) (V): | 4.5V | 공급 전압 (맥스) (V): | 5.5V |
|---|---|---|---|
| 채널 수: | 8 | IOL(최대)(mA): | 24 |
| 공급전류 (최대) (uA): | 46000 | IOH(최대)(mA): | -15 |
| 입력 유형: | 양극성 | 특징: | 고속도 (티피드 10-50ns) |
| 하이 라이트: | 통합된 전자적 IC 칩,8Ch 전자적 IC 칩,SNJ54LS244FK |
||
제품 설명

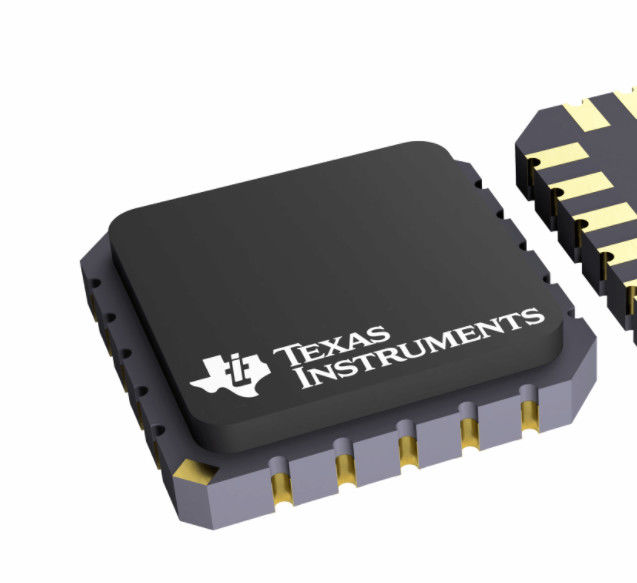

3-주와 SNJ54LS244FK 집적 회로 IC 칩은 군 8-ch 4.5V를 출력합니다
군 8 ch, 3이지 출력된 상태와 4.5-V 내지 5.5-V 양극 버퍼
SNJ54LS244FK의 상술
| 기술 가족 | LS |
| 공급 전압 (분) (V) | 4.5 |
| 공급 전압 (최대) (V) | 5.5 |
| 채널 수 | 8 |
| IOL (최대) (mA) | 24 |
| 공급전류 (최대) (uA) | 46000 |
| 통합 개방형 하이퍼미디어 (최대) (mA) | -15 |
| 입력 유형 | 양극성 |
| 출력형 | 3-주 |
| 특징 | 고속도 (티피드 10-50ns) |
| 평가 | 군대 |
| 작동 온도 범위 ('Ｃ) | -55 내지 125 |
SNJ54LS244FK의 특징
관대한 *Inputs는 3.3-V 또는 2.5-V 논리 입력으로 적합한 2 Ｖ로 하락합니다
5 Ｖ에 있는 15 나노 초의 *Maximum 티피드
*3-State 생산량은 모선 또는 버퍼 기억 장치 주소 레지스터를 운전합니다
*PNP 입력은 DC 로딩을 감소시킵니다
입력에 있는 *Hysteresis는 잡음 여유도를 향상시킵니다
SNJ54LS244FK의 애플리케이션
오우 서버
오우 LED 디스플레이
오우 네트워크 스위치
오우 원격통신 기반
오우 모터 구동장치
오우 입출력 확장기
SNJ54LS244FK에 대한 개관
이 장치는 2시 4분 BIT 버퍼로 구성되고 분리와 드라이버가 (G) 입력을 출력 가능하게 합니다. Ｇ가 낮을 때,
기기는 한 입력에서부터 Ｙ 출력까지 데이터를 통과시킵니다. Ｇ가 높을 때, 출력은 최고에 있습니다
임피던스 상태. 입력은 또한 3.3-V 또는 5-V 장치에서 쫓겨날 수 있습니다. 이 기능은 이 장치의 사용을 허용합니다
혼합된 3.3-V와 5-V 시스템 환경의 번역기로서. 권력 동안 고-임피던스 상태를 보증합니다
위로 또는 전원을 내림, Ｇ는 풀업 저항을 통하여 VCC와 연관이 있어야 합니다 ; 저항기의 최소 값은 있습니다
드라이버의 전류 싱킹 역량에 의해 결정됩니다.
