상세 정보 |
|||
| 시리즈: | 74AVCH | 로직 타입: | 번역 송수신기 |
|---|---|---|---|
| 원소 수: | 2 | 에레먼트 당 비트 수: | 4 |
| 출력 유형: | 3-상태 | 경향 - 낮은 출력 하이: | 12mA, 12mA |
| 전압 - 공급: | 1.2V ~ 3.6V | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

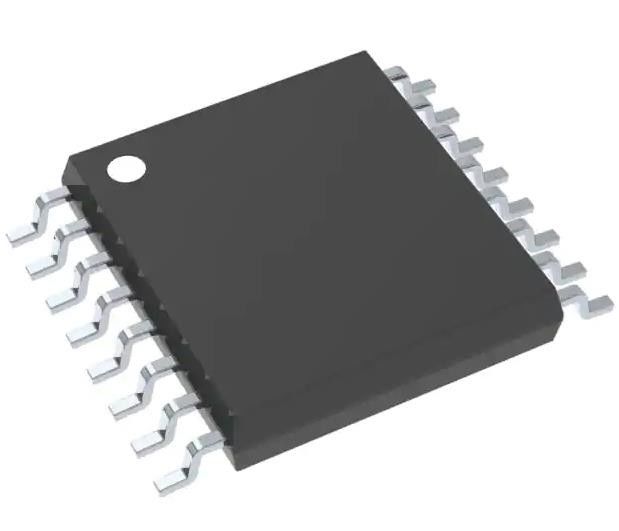

SN74AVCH4T245PWR 전자 IC 칩 2 요소 2 비트 3 상태 요소
IC 번역 TXRX 3.6V 16TSSOP
스펙SN74AVCH4T245PWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74AVCH |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 로직 타입 | 번역 송신기 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 4 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 12mA, 12mA |
| 전압 - 공급 | 1.2V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | 74AVCH4T245 |
특징SN74AVCH4T245PWR
* 제어 입력 ViH/ViL 레벨은 VccA 전압에 참조됩니다.
* 완전히 구성 가능한 듀얼 레일 디자인으로 각 포트가 전체 1.2V에서 3.6V 전원 공급 범위에서 작동 할 수 있습니다.
* I/O는 4.6V를 허용합니다
* loff 부분 전원 다운 모드 동작을 지원합니다
* 데이터 입력에서 버스를 유지 외부 당기는 / 당기는 저항의 필요성을 제거
* 최대 데이터 속도
- 380 Mbps (1.8 V에서 3.3 V 번역)
- 200 Mbps (<1.8 V ~ 3.3 V 번역)
- 200 Mbps (2.5V 또는 1.8V로 번역)
- 150 Mbps (1.5V로 변환)
- 100 Mbps (1.2V로 변환)
* 랩업 성능 100mA를 초과 JESD 78, II급
* ESD 보호는 JESD를 초과합니다.
- 228000 V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74AVCH4T245PWR
* 개인 전자 제품
* 산업용
* 엔터프라이즈
* 통신
환경 및 수출 분류SN74AVCH4T245PWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
