상세 정보 |
|||
| 회로 수: | 1 | 입력 횟수: | 3 |
|---|---|---|---|
| 전압 - 공급: | 1.65V ~ 5.5V | 경향 - 정지하 (맥스): | 10 uA |
| 경향 - 낮은 출력 하이: | 32mA, 32mA | 입력 논리 레벨 - 로우: | 0.7V ~ 0.8V |
| 입력 논리 레벨 - 최고: | 1.7V ~ 2V | 최대 전파 지연 @ V, 최대 CL: | 3.5ns @ 5V, 50pF |
제품 설명

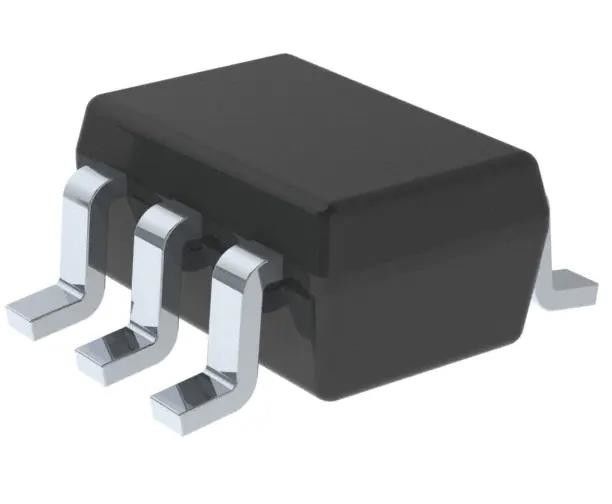

SN74LVC1G11DCKR 및 1 채널 SC-70-6의 게이트 전자 IC 칩
IC 게이트 및 1CH 3-INP SC70-6
스펙SN74LVC1G11DCKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | AND 게이트 |
| 회로 수 | 1 |
| 입력값 수 | 3 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 입력 논리 레벨 - 낮은 | 0.7V ~ 0.8V |
| 입력 논리 레벨 - 높습니다 | 1.7V ~ 2V |
| 최대 전파 지연 @ V, 최대 CL | 3.5ns @ 5V, 50pF |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SC-70-6 |
| 패키지 / 케이스 | 6-TSSOP, SC-88, SOT-363 |
| 기본 제품 번호 | 74LVC1G11 |
특징SN74LVC1G11DCKR
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
2000-V 인체 모델 (A114-A)
1000V 충전 장치 모델 (C101)
• 텍사스 인스트루먼트 나노 프리TM 패키지에 제공됩니다.
• 5V VCC 동작을 지원합니다.
• 입력 장치 5.5V 전압을 수용 합니다
최대 tpd 4.1 ns 3.3 V에서
• 낮은 전력 소비, 10-μA 최대 ICC
• ±24mA 출력 드라이브 3.3V
• 이오프는 부분 전원 다운 모드 동작을 지원합니다.
설명SN74LVC1G11DCKR
• AV 수신기
• DLP 전면 투사 시스템
• 디지털 사진 프레임
• 디지털 라디오
• 디지털 스틸 카메라
디지털 비디오 카메라 (DVC)
• 임베디드 PC
• 전자 책
• 이더넷 스위치
• GPS: 개인 내비게이션 장치
• 핸드폰: 스마트 폰
• 초고속 데이터 수집 및 생성
• 군사: 레이더 와 소나르
• 모바일 인터넷 장치
• 노트북 PC 및 넷북
• 네트워크 연결 저장장치 (NAS)
• 전력 라인 통신 모덤
• 서버 PSU
• STB, DVR, 스트리밍 미디어
• 스피커: USB
• 태블릿: 엔터프라이즈
• 비디오 방송 및 인프라: 확장 가능한 플랫폼 및 IP 기반 멀티 포맷 트랜스코더
• 무선 헤드셋, 키보드, 마우스
환경 및 수출 분류SN74LVC1G11DCKR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
