상세 정보 |
|||
| 로직 타입: | 시프트 레지스터 | 출력 유형: | 3중 상태입니다 |
|---|---|---|---|
| 원소 수: | 1 | 에레먼트 당 비트 수: | 8 |
| 기능: | 일련인 직/병렬 | 전압 - 공급: | 2V ~ 5.5V |
| 작동 온도: | -40°C ~ 85°C | 장착형: | 표면 마운트 |
제품 설명

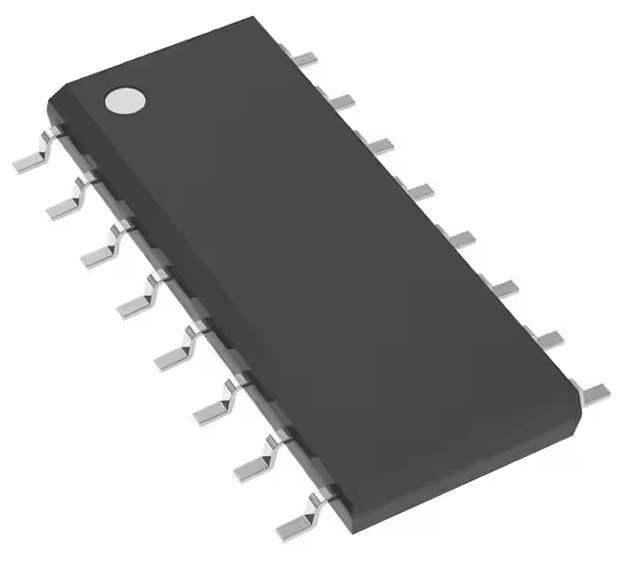

SN74LV595ADR 레지스터 1 요소 8 비트 16-SOIC와 함께 전자 IC 칩
IC 8-비트 SHFT REG TRI-ST 16-SOIC
스펙SN74LV595ADR
| 분류 | 융합 회로 (IC) |
| 근무 기록 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LV |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 로직 타입 | 셔프트 레지스터 |
| 출력 유형 | 3개 주 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 8 |
| 기능 | 연대에서 연대, 연대 |
| 전압 - 공급 | 2V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | 74LV595 |
특징SN74LV595ADR
• 2V에서 5.5V의 VCC 작동
최대 tpd는 5V에서 7.1 ns
• 전형적인 VOLP (출력 지상 반사) < 0.8 V VCC = 3.3 V, TA = 25 °C
• 전형적인 VOHV (출력 VOH undershoot) > 2.3V VCC = 3.3V, TA = 25°C
• 모든 포트에서 혼합 모드 전압 작동을 지원
• 8비트 직렬 입력, 평행 출동
• Ioff는 라이브 삽입, 부분 전원 다운 모드 및 백드라이브 보호 기능을 지원합니다.
• 교대 레지스터는 직렬
• JESD 17 당 250mA를 초과하는 잠금 성능
의 적용SN74LV595ADR
• 생산량 증대
• LED 매트릭스 제어
• 7개 부분 디스플레이 제어
환경 및 수출 분류SN74LV595ADR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
