상세 정보 |
|||
| 출력의 수: | 1 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 6V ~ 42V | 주파수 - 스위칭: | 최고 1MHz |
| 동기 정류기: | 네 | 클록 동기화: | 아니 |
| 제어 기능: | 전류 한계, 실행, 온 타임 규제, 연 선도 | 작동 온도: | -40°C ~ 125°C(TA) |
| 하이 라이트: | LM3150MHE/NOPB,LM3150MHE/NOPB Buck Regulator 컨트롤러 IC |
||
제품 설명

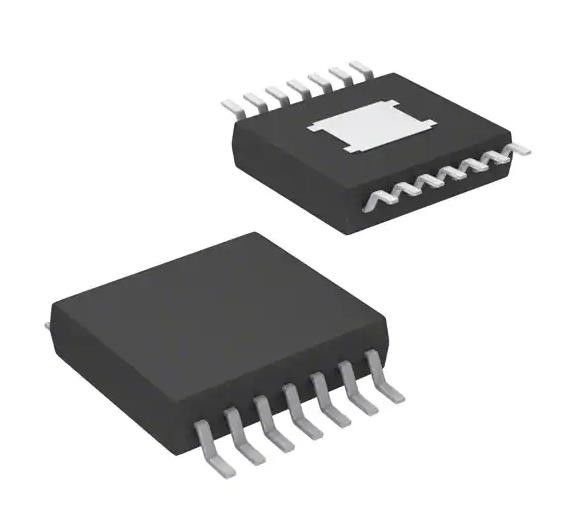

LM3150MHE/NOPB Buck Regulator 양성 출력 단계 다운 컨트롤러 IC 14-HTSSOP
스펙 LM3150MHE/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 심플 스위치어® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 6V ~ 42V |
| 주파수 - 전환 | 1MHz까지 |
| 작업 주기 (최대) | - |
| 동시 수정기 | 네 |
| 클럭 동기화 | 아니 |
| 일련 인터페이스 | - |
| 제어 기능 | 전류 제한, 활성화, 시간 조절, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-PowerTSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 14-HTSSOP |
| 기본 제품 번호 | LM3150 |
특징LM3150MHE/NOPB
• 파워 와이스TM 스텝 다운 컨트롤러
• 6-V ~ 42-V 넓은 입력 전압 범위
• 조절 가능한 출력 전압 0.6V까지
• 최대 1MHz까지 프로그래밍 가능한 스위치 주파수
• 루프 보상 이 필요 하지 않습니다
• 완전히 WEBENCH®가 활성화
• 낮은 외부 구성 요소 수
• 일정한 시간 (COT) 제어
• 초고속적 인 일시적 반응
• 낮은 ESR 감전기와 안정적
• 출력 전압 PreBias 시작
• 계곡 하류 경계
• 프로그램 할 수 있는 부드러운 시작
• WEBENCH 파워 디자이너와 함께 LM3150을 사용하여 사용자 정의 디자인을 생성
도입LM3150MHE/NOPB
• 통신
• 네트워크 장비
• 라우터
• 보안 감시
• 전원 모듈
환경 및 수출 분류의 LM3150MHE/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
