상세 정보 |
|||
| 전동기형 - AC, DC: | 브러시 DC | 기능: | 운전자 - 완전히 통합되어 통제와 권력은 무대에서 연출하기에 알맞습니다 |
|---|---|---|---|
| 출력 구성: | 하프 브리지 (2) | 인터페이스: | ON |
| 기술: | NMOS | 신청서: | DC 모터, 범용, 솔레노이드 |
| 전류 - 출력: | 1.8A | 전압 - 공급: | 1.8V ~ 7V |
| 전압 - 부하: | 0V ~ 11V | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

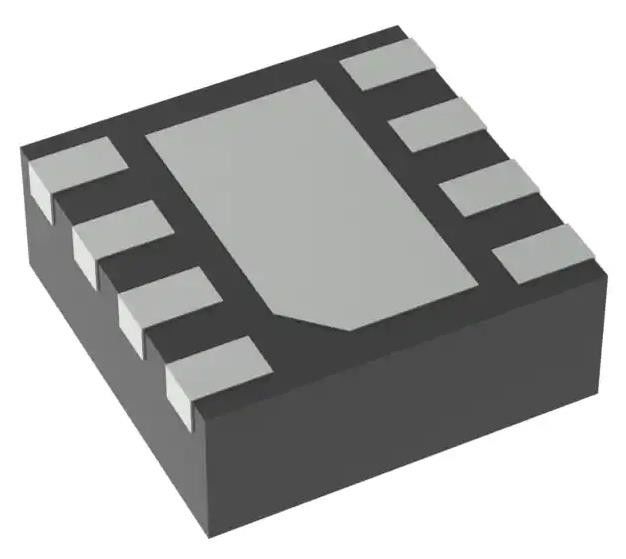

DRV8838DSGR 모터 전자 IC 칩 드라이버 NMOS 켜고 끄고 8-WSON (2x2)
스펙 DRV8838DSGR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 자동차 운전자, 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 모터 타입 - 스테이퍼 | - |
| 모터 타입 - AC, DC | 브러쉬 DC |
| 기능 | 드라이버 - 완전히 통합, 제어 및 전력 단계 |
| 출력 구성 | 하프 브리지 (2) |
| 인터페이스 | 켜고 끄는 |
| 기술 | NMOS |
| 단계 해상도 | - |
| 신청서 | DC 모터, 일반 목적, 솔레노이드 |
| 전류 - 출력 | 1.8A |
| 전압 - 공급 | 1.8V ~ 7V |
| 전압 - 부하 | 0V ~ 11V |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-WSON (2x2) |
| 기본 제품 번호 | DRV8838 |
특징 DRV8838DSGR
• H-브릿지 모터 드라이버
동전 모터 또는 다른 부하를 구동
낮은 MOSFET 온 저항: HS + LS 280 mΩ
1.8-A 최대 구동 전류
• 분리 된 모터 및 논리 공급 핀:
모터 VM: 0~11V
로직 VCC: 1.8~7V
• PWM 또는 PH-EN 인터페이스
DRV8837: PWM, IN1 및 IN2
DRV8838: PH 및 EN
• 120-nA 최대 수면 전류 와 함께 저 전력 수면 모드
nSLEEP 핀
• 소규모 제품과 발자국
8핀 WSON 소속 열 패드
2 × 2 mm
• 보호 기능
VCC 저전압 차단 (UVLO)
전류 과잉 보호 (OCP)
열 차단 (TSD)
의 적용 DRV8838DSGR
• 카메라
• DSLR 렌즈
• 소비자 제품
• 장난감
• 로봇 기술
• 의약품
환경 및 수출 분류DRV8838DSGR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
