상세 정보 |
|||
| 비트의 숫자: | 10 | 정착 시간: | 20us |
|---|---|---|---|
| D/A변환 장치의 수: | 1 | 참고 유형: | 외부 |
| 출력 유형: | 전압 - 버퍼링됩니다 | 데이터 인터페이스: | SPI |
| 구조: | 스트링 DAC | 전압 - 공급, 아날로그: | 2.7V ~ 3.3V, 5V |
| INL / DNL (LSB): | ±0.5, ±0.2 | 작동 온도: | -40°C ~ 85°C |
제품 설명

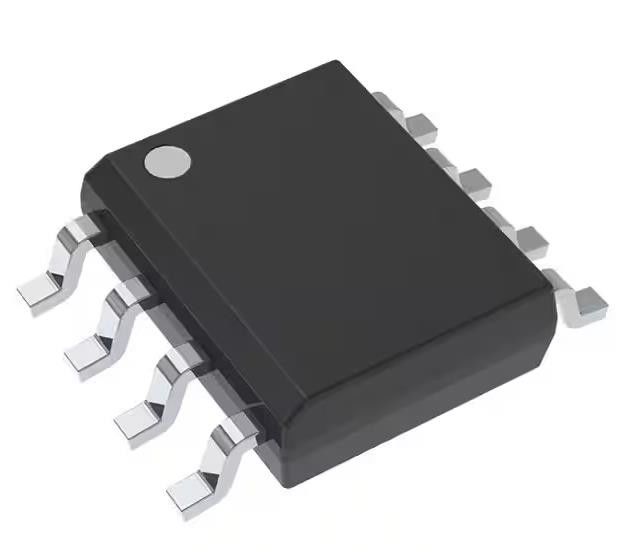

TLV5606IDR 10비트 디지털에서 아날로그 변환기 1 8-SOIC 전자 IC 칩
스펙TLV5606IDR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 디지털에서 아날로그 변환기 (DAC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 비트 수 | 10 |
| D/A 변환기 수 | 1 |
| 정착 시간 | 20μs |
| 출력 유형 | 전압 - 버퍼 |
| 분산량 | 아니 |
| 데이터 인터페이스 | SPI |
| 참조 유형 | 외관 |
| 전압 - 공급, 아날로그 | 2.7V ~ 3.3V, 5V |
| 전압 - 공급, 디지털 | 2.7V ~ 3.3V, 5V |
| INL/DNL (LSB) | ±0.5, ±0.2 |
| 건축물 | 문자열 DAC |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | TLV5606 |
특징 TLV5606IDR
10비트 전압 출력 DAC
프로그래밍 가능한 설정 시간 대 전력 소비
-3μs 빠른 모드
-9μs 느린 모드
초저전력 소비:
-900μW 3V에서 느린 모드에서 타입
-2.1mW 고속 모드에서 3V
이차 비선형성... <0.2 LSB 타입
TMS320 및 SPI 일련 포트와 호환
전원 차단 모드 (10 nA)
버퍼된 고 임피던스 참조 입력
전압 출력 범위 . 기준 입력 전압의 2배
온도 이상 단조적
MSOP 패키지에서 사용할 수 있습니다
의 적용 TLV5606IDR
디지털 세르보 제어 루프
디지털 오프셋 및 이윤 조정
산업 프로세스 제어
기계 및 운동 제어 장치
대량 저장 장치
환경 및 수출 분류TLV5606IDR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
