상세 정보 |
|||
| 터치스크린: | 저항력이 있는 4개 와이어 | 결의안 (비트): | 12 비 |
|---|---|---|---|
| 전압 기준: | 내부의 | 전압 - 공급: | 2.2V ~ 5.25V |
| 경향 - 공급: | 780μA | 데이터 인터페이스: | SPI |
| 작동 온도: | -40°C ~ 105°C | 장착형: | 표면 마운트 |
제품 설명

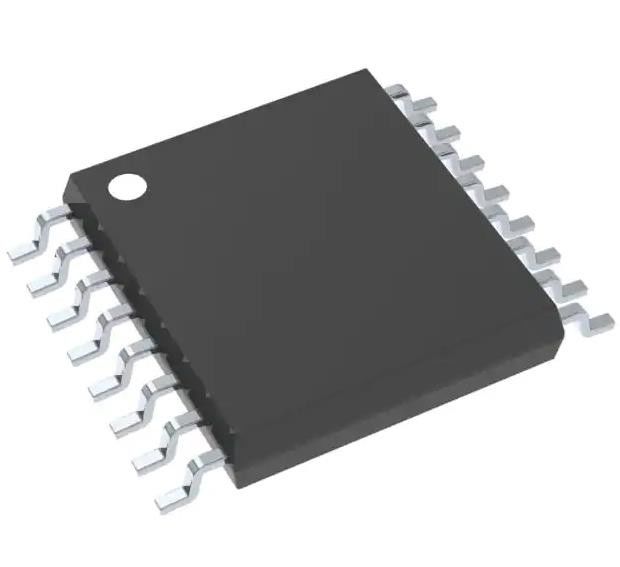

TSC2046IPWR 터치 스크린 컨트롤러 4 와이어 저항성 12b SPI 인터페이스 16-TSSOP
스펙TSC2046IPWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 터치 화면 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 터치 스크린 | 4 와이어 저항성 |
| 해상도 (비트) | 12b |
| 인터페이스 | SPI |
| 전압 참조 | 내부 |
| 전압 - 공급 | 2.2V ~ 5.25V |
| 전류 - 공급 | 780 μA |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | TSC2046 |
특징 TSC2046IPWR
ADS7846과 같은 피노트
22V ~ 5.25V 작동
1.5V ~ 5.25V 디지털 I/O
내부 2.5V 참조
직접 배터리 측정 (0V ~ 6V)
칩 온도 측정
터치 압력 측정
QSPI와 SPI의 3선 인터페이스
AUTO 전력 다운
TSSOP-16, QFN-16, 그리고 VFBGA-48 패키지에 제공됩니다.
의 적용 TSC2046IPWR
개인 디지털 어시스턴트
휴대용 악기
판매점 터미널
PAGERS
터치 스크린 모니터
휴대전화
환경 및 수출 분류TSC2046IPWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
