상세 정보 |
|||
| RF 가족 / 표준: | 일반적 ISM < 1GHz | 변조: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, 하찮은 놈 |
|---|---|---|---|
| 빈도: | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz | 자료 비율 (맥스): | 200 킬로보우 |
| 전원 - 생산: | 16dBm | 민감도: | -129dBm |
| 메모리 용량: | 4kB ROM, 256B RAM | 전압 - 공급: | 2V ~ 3.6V |
제품 설명

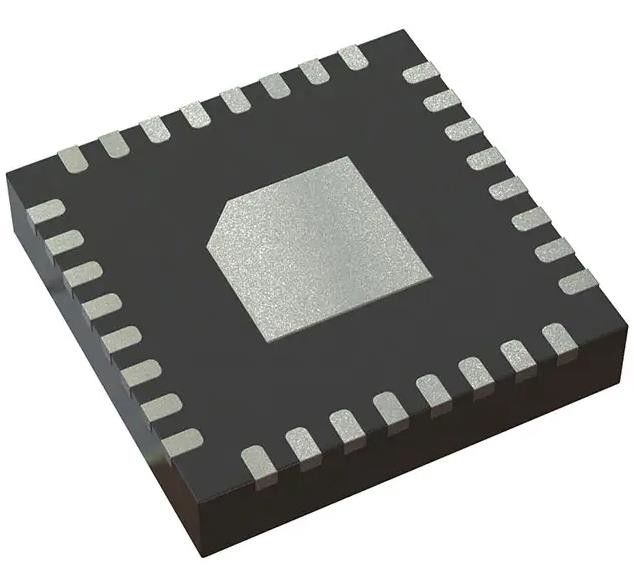

CC1125RHBR IC RF TxRx + MCU 일반 ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
스펙CC1125RHBR
| 유형 | 설명 |
| 분류 | RF 및 무선 |
| RF 송수신 IC | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | TxRx + MCU |
| RF 가족/표준 | 일반 ISM < 1GHz |
| 조약 | - |
| 변조 | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| 빈도 | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz |
| 데이터 속도 (최대) | 200kbps |
| 전력 - 출력 | 16dBm |
| 감수성 | -129dBm |
| 메모리 크기 | 4kB ROM, 256B RAM |
| 일련 인터페이스 | SPI |
| GPIO | 4 |
| 전압 - 공급 | 2V ~ 3.6V |
| 현재 - 수신 | 17mA ~ 27mA |
| 전류 - 전송 | 26mA ~ 56mA |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-VQFN (5x5) |
| 기본 제품 번호 | CC1125 |
특징 CC1125RHBR
* 고성능 단일 칩 트랜시버
- 인접 채널 선택성: 67 dB at6.25-kHz 오프셋
- 차단 성능: 10MHz에서 1 04 dB
- 탁월 한 수신기 감수성
- 129 dBm 300bps
- 123dBm 1.2kbps
- 110 dBm 50kbps
- 매우 낮은 단계 소음: -115 dBc/Hz 10kHz 오프셋
* ETSIC 범주 1을 대상으로 하는 시스템에 적합합니다.
* 128-바이트 RX와 TX FIFO를 분리
* CC1190장치와 원활한 통합을 지원합니다
* 높은 스펙트럼 효율성 (9.6kbps 12.5kHz 채널에서 FCC 좁은 대역 명령에 따라)
의 적용 CC1125RHBR
• 사회적 경보
• IEEE 80215.4g 시스템
• 좁은 대역, 극저전력 무선 시스템
• 4kHz까지 채널 간격으로 가정 및 건물 자동화
• 무선 경보 및 보안 시스템
• 169, 315, 433, 868, 915, 920, 950-MHz
• 산업 모니터링 및 제어 ISM/SRD 대역 시스템
• 무선 의료 애플리케이션
• 무선 측정 및 무선 스마트 그리드 (AMR 및 AMI)
• 무선 센서 네트워크 및 액티브 RFID
• 개인용 이동통신 라디오
환경 및 수출 분류CC1125RHBR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991B |
| HTSUS | 8542.39.0001 |
